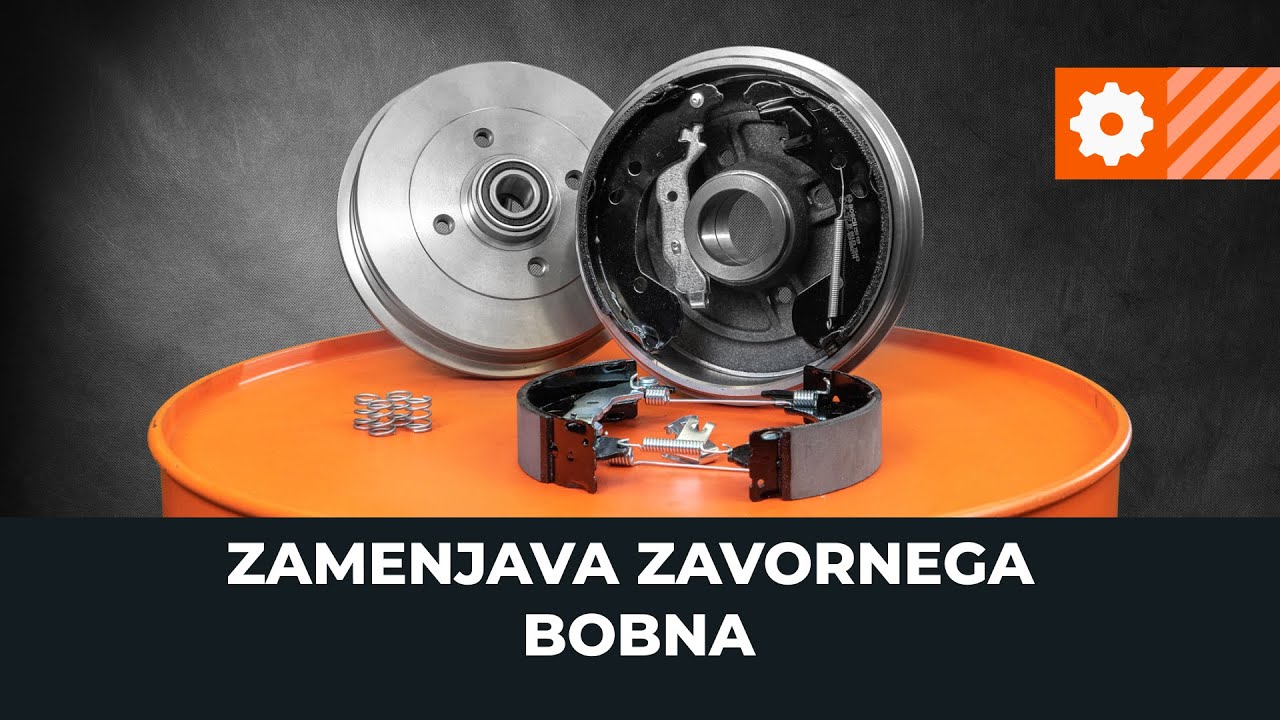

Zavorni boben: vodič menjave na avtu
prenosov:
0
Ogledi:
35
Kako zamenjati zavorni boben [VODIČ AUTODOC]
Ploščati izvijač
Ključ za navojne svedre
Vijačni ključ
Torx nastavek
Keramična pasta
Čistilo zavor
Dvigalka
Pozor!
- Sistem bobnastih zavor je običajno nameščen le na zadnji osi
- Zavorni boben je lahko nameščen na pesto kolesa ali pa je vgrajen s kolesnim ležajem
- Zavorne bobne je potrebno vedno zamenjati v paru na osi
- Poleg teh delov je priporočljivo namestiti tudi nove zavorne čeljusti in sorodne komponente
- 1.
Za zamenjavo komponente uporabite avtomobilsko dvigalo ali dvigalko s podstavki za avto in zagozdami koles - 2.
Pri delu z zavornim bobnom z vgrajenim ležajem najprej odstranite pokrovček, ki pokriva pritrdilni element - 3.
Nato odvijte pritrdilni element in odstranite zavorni boben s premnikaPomembno!Zavorni boben poleg kolesnega ležaja držijo na mestu tudi zavorne čeljusti - 4.
Do mehanizma ročne zavore dostopajte iz notranjosti vozila pod sredinsko konzolo ali izpod avtomobila v bližini predora za menjalnik - 5.
Z ustreznim orodjem sprostite kable ročne zavorePozor!Za odstranitev zavornega bobna ni vedno dovolj, da sprostite kableKorodiran ali zataknjen regulator zavor lahko otežuje odstranitev delaRegulator lahko zavorne čeljusti tudi preveč razmakneTo preprečuje odstranitev zavornega bobna - 6.
V nosilni plošči zavornega bobna, ki je nasproti zobnika regulatorja, je lahko odprtina za dostop do regulatorja. Skozi to odprtino za dostop lahko aktivirate mehanizem za nastavitev, da se zavorne čeljusti približajo ena drugi. Zavorni boben je tako lažje odstraniti - 7.
Če je mehanizem korodiran, zavorni boben odstranite z drsnim kladivom ali posebnim snemalcemBodite previdni!Nepravilna odstranitev zavornega bobna lahko povzroči poškodbe pritrdilnih elementov zavornih čeljustiV tem primeru boste potrebovali komplet za popravilo - 8.
Če je zavorni boben zataknjen na pesto kolesa, lahko boben udarite s kladivomPozor!Nekateri avtomobili imajo bobne s posebnimi servisnimi luknjamiČe v te odprtine privijete vijake z ujemajočim se premerom, boste lahko boben odstranili s pesta kolesaDele je treba zamenjati na obeh straneh osi - 9.Preglejte in očistite vse pritrdilne elemente10.
Zapomnite si položaj vseh komponent in se seznanite z njihovo zasnovo - 11.
Najprej razstavite mehanizem samo na eni strani osi. Če imate težave pri ponovnem sestavljanju delov na eni strani, si lahko ogledate sklop na drugi strani - 12.
Zamenjajte komponente in jih ponovno sestavite v obratnem vrstnem reduAUTODOC strokovnjaki priporočajo:Demontažo začnite z vzmetmi, ki zavorne čeljusti držijo razmaknjene in preprečujejo njihovo odstranitevBodite previdni, saj obstaja nevarnost poškodb ob neprevidnem ravnanju z vzmetmiZa njihovo odstranitev uporabite posebne komplete orodijProsimo, upoštevajte, da imajo takšni kompleti omejen obseg funkcij in so zasnovani za določen avtomobilUporabite lahko tudi viličast izvijačZaradi zareze, ki jo ima to orodje, lahko z njim previdno odstranite vzmet brez nevarnosti, da bi le-ta odskočila - 13.
Ko odstranjujete komponente, si zapomnite njihov položajBodite previdni!Če so nameščene nepravilno, lahko mehanizem odpove - 14.
Očistite delovno območje - 15.
Vse površine in komponente obdelajte s sredstvom proti koroziji - 16.
Pred zamenjavo primerjajte odstranjene zavorne čeljusti z novimi, da jih ne namestite na napačno stran. Zavorne čeljusti se razlikujejo, glede na stran namestitve - 17.
Upoštevajte, da bo morda potrebno odstraniti nekatere komponente s starih zavornih čeljusti in jih pritrditi na nove. Na primer, ročico parkirne zavore - 18.
Komponente ponovno namestite v obratnem vrstnem reduPozor!Zavorni bobni imajo lahko magnetni ali zobati obroč ABSTo omogoča, da senzor ABS odčitava hitrost vrtenja kolesČe novi zavorni bobni nimajo obročev ABS, jih morate odstraniti s starih delov in namestiti na nove - 19.
Previdno odstranite magnetne obroče, da jih ne poškodujete Če se deli deformirajo, bo nemogoče pridobiti pravilne odčitke - 20.
Pripravite ustrezna orodja, s katerimi boste lahko previdno odstranili obroče ABSPomembno!Zavorni boben je lahko pritrjen na pesto kolesa ali pa ima, kot v tem primeru, vgrajen ležajČe komponenta nima ležaja, ga je potrebno kupiti posebej in vgraditi v nov bobenUpoštevajte, da starih ležajev ni mogoče namestiti v nove zavorne bobne
