Kako izvesti menjavo: Zglob Vilice Transit Mk7 Van (V363) 2.2 TDCi

Omejitev odgovornosti

Kako zamenjati avtodel zglob vilice spredaj na avtu FORD Transit Mk7 Van (V363) – vodnik menjave

prenosov: 0

Ogledi: 0

Pomembno!

Ta postopek zamenjave je mogoče uporabiti za:
FORD Transit Mk7 Van (V363, FCD, FDD) 2.0 EcoBlue … Poglejte več

Koraki se lahko nekoliko razlikujejo glede na zasnovo avtomobila.

Ta video prikazuje postopek menjave podobnega avtodela na drugem vozilu

Vsi deli, ki jih morate zamenjati – Zglob Vilice za Transit Mk7 Van (V363, FCD, FDD) in druge FORD modele

Alternativni izdelki:

Nosilni zgib / vodilni zgib

Menjava: zglob vilice – FORD TRANSIT Custom Box. Orodje, ki ga boste potrebovali:

                      Žično krtačo

                      Sprej WD-40

                      Univerzalni čistilni sprej

                      Keramično mast

                      Navorni ključ

                      Natični nastavek 8 mm

                      Natični nastavek 18 mm

                      Natični nastavek 19 mm

                      Natični nastavek 24 mm

                      Natični nastavek 36 mm

                      Vijačni nastavek Torx T50

                      Udarni nasadni ključ za kolesne matice 21 mm

                      Ključ z ragljo ali električno orodje za odstranitev/namestitev pritrdilnih elementov z navojem

                      Vrtljivi zatič

                      Izbijač

                      Kladivo

                      Gumijasto kladivo

                      Montažni vzvod

                      Klešče z dolgim nosom

                      Teleskopsko magnetno orodje za pobiranje

                      Separator krogličnih zglobov

                      Klešče za varovalne obročke

                      Komplet s C-okvirjem za iztiskanje krogličnih zglobov

                      Hidravlična stiskalnica

                      Dvigalko za menjalnik ali drugo dvigalko za vozilo

                      Avtomobilsko dvigalo ali dvigalko z avtomobilskimi podstavki in kline za kolesa

Kupite orodja

Menjava: zglob vilice – FORD TRANSIT Custom Box. AUTODOC priporoča:

Postopek zamenjave je enak za levi in desni kroglični zglob.
Prosimo, upoštevajte: vsa dela na avtu – FORD TRANSIT Custom Box – morajo biti izvedena, ko je motor izklopljen.

Korake menjave izvedite v naslednjem vrstem redu:

Korak 1

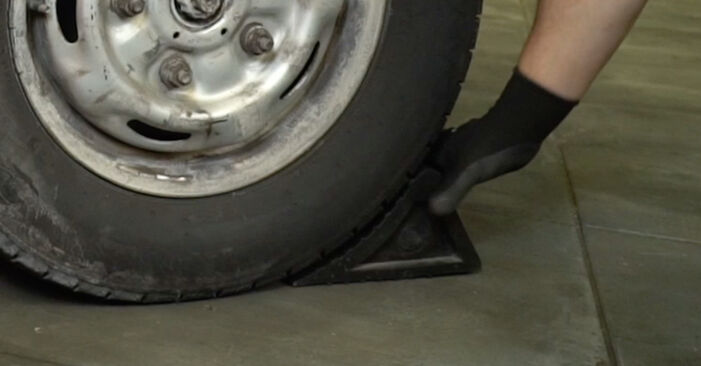

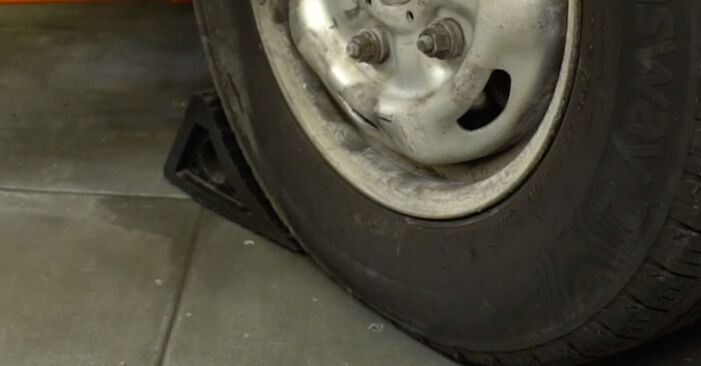

Zavarujte kolesa s klini.
Korak 2

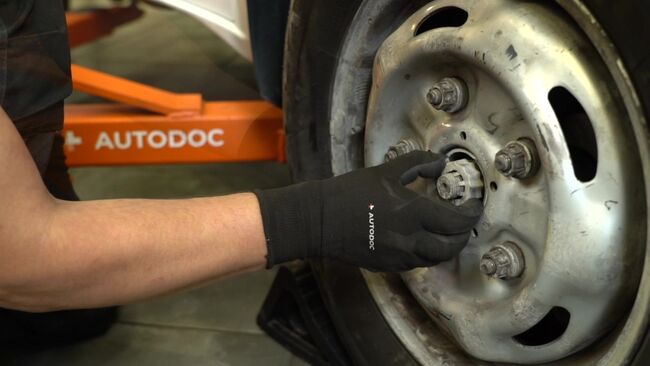

Odstranite sredinski pokrovček kolesa.

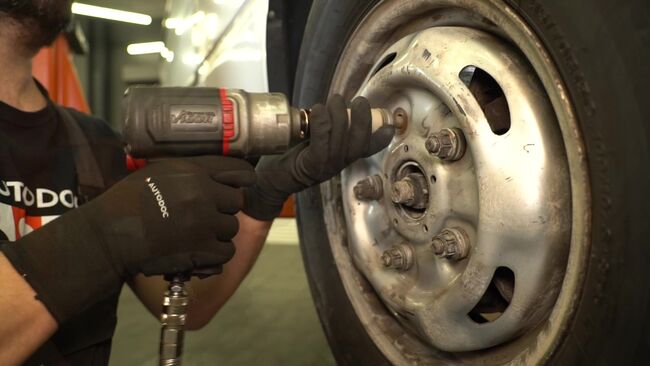

Korak 3

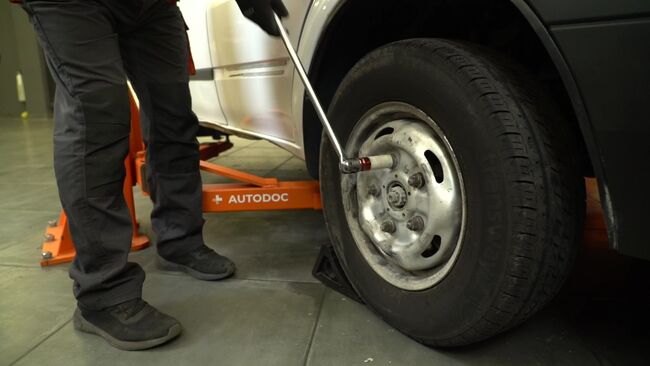

Sprostite matice koles. Uporabite udarni nasadni ključ za kolesne matice 21 mm. Uporabite vrtljivi zatič.
Korak 4

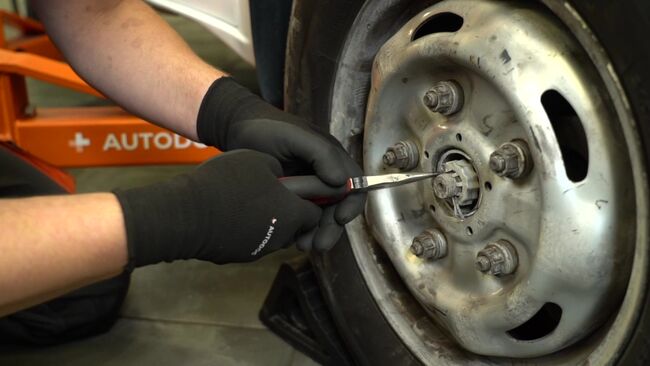

Odstranite razcepko, ki pritrjuje pritrdilni element osi. Uporabite montažni vzvod. Uporabite klešče z dolgim nosom.
Korak 5

Z matice osi odstranite zaščitni pokrovček.
Korak 6

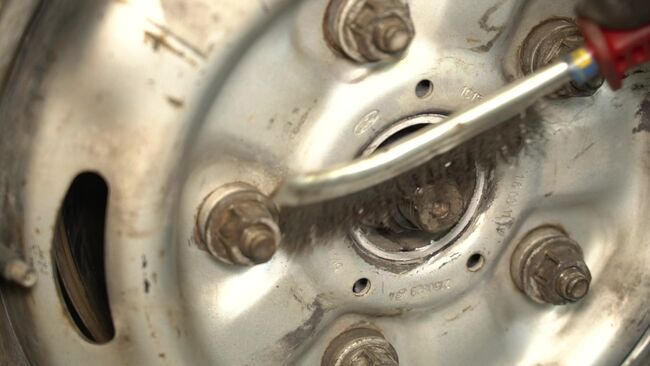

Očistite matico osi. Uporabite žično krtačo. Uporabite sprej WD-40.
Korak 7

Sprostite matico osi. Uporabite natični nastavek 36 mm. Uporabite vrtljivi zatič.
Korak 8

Dvignite vozilo.

Menjava: zglob vilice – FORD TRANSIT Custom Box. Strokovnjaki priporočajo:
Če uporabljate dvigalko, se prepričajte, da je avto parkiran na trdni, ravni površini.Avto dodatno zavarujte z avtomobilskimi podstavki.
Korak 9

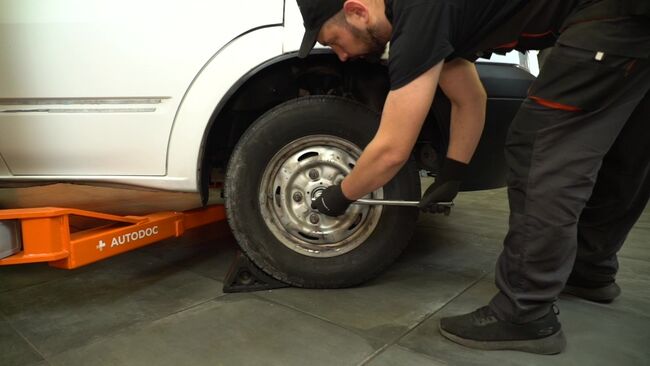

Odvijte matice koles.

Pozor!
V izognitev poškodbam držite kolo, medtem ko odvijate matice.

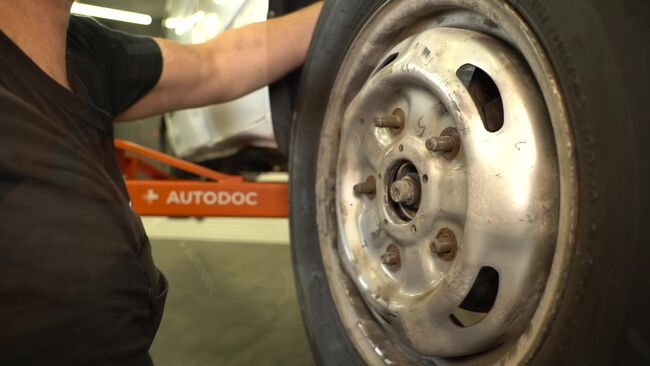

Korak 10

Odstranite kolo.
Korak 11

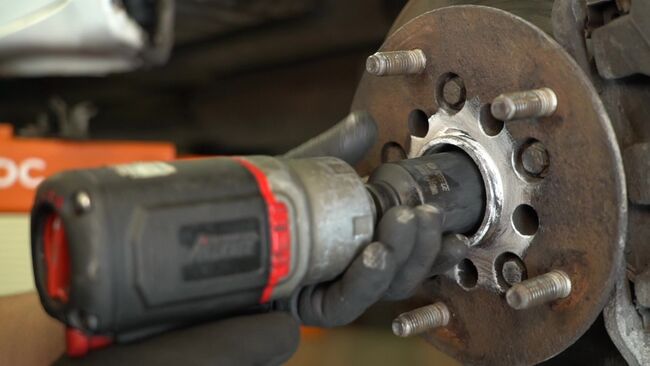

Odvijte matico osi. Uporabite natični nastavek 36 mm. Uporabite ključ z ragljo.
Korak 12

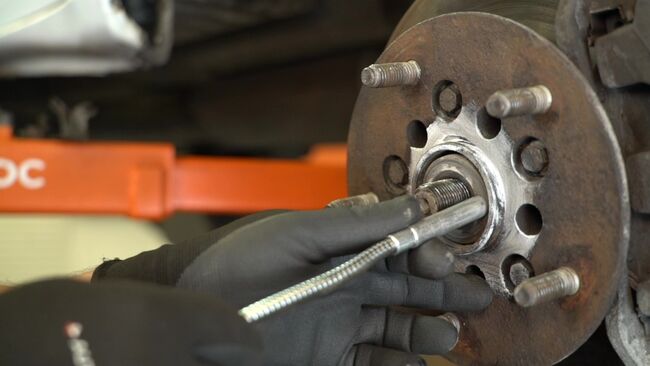

Odstranite podložko osi. Uporabite teleskopsko magnetno orodje za pobiranje.
Korak 13

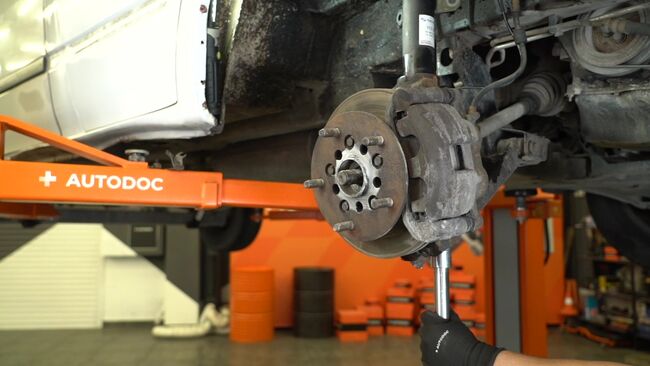

Dvignite roko vzmetenja. Uporabite dvigalko za menjalnik ali dodatno dvigalko za vozilo.
Korak 14

Odstranite pogonsko gred s premnika. Uporabite izbijač. Uporabite kladivo.
Korak 15

Odstranite podporo izpod roke vzmetenja.

Menjava: zglob vilice – FORD TRANSIT Custom Box. AUTODOC strokovnjaki priporočajo:
Dvigalko za menjalnik ali dvigalko za vozilo spuščajte gladko, brez sunkov, da preprečite poškodbe sklopov in mehanizmov vozila.
Korak 16

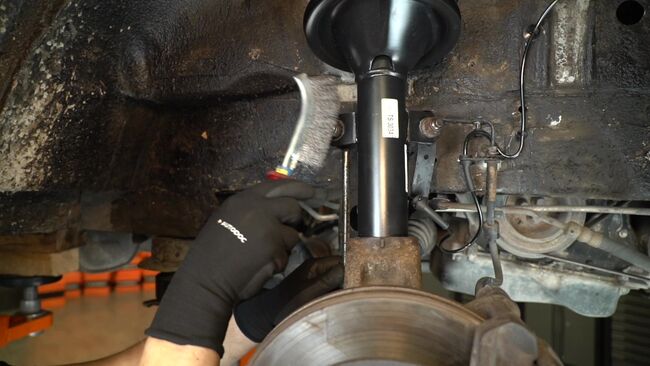

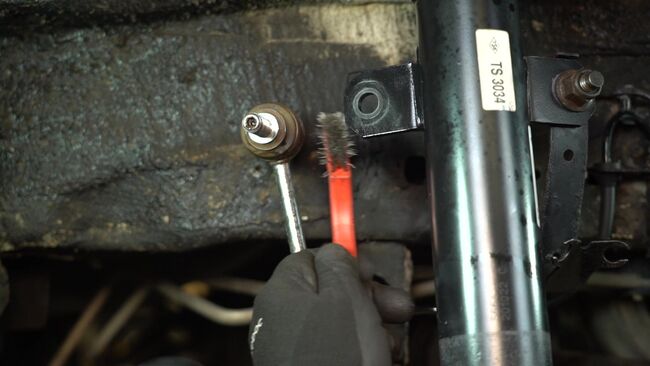

Očistite pritrdilni element, ki povezuje drog stabilizatorja z vzmetno nogo. Uporabite žično krtačo. Uporabite sprej WD-40.
Korak 17

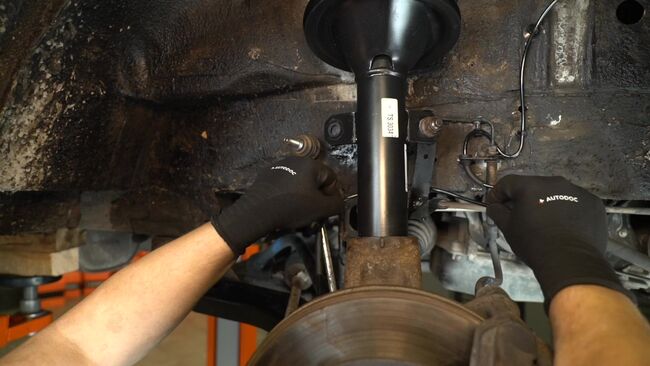

Odvijte pritrdilni element, ki povezuje drog stabilizatorja z vzmetno nogo. Uporabite natični nastavek 19 mm. Uporabite ključ z ragljo.
Korak 18

Odklopite drog stabilizatorja z vzmetne noge.
Korak 19

Odklopite napeljavo senzorja ABS.
Korak 20

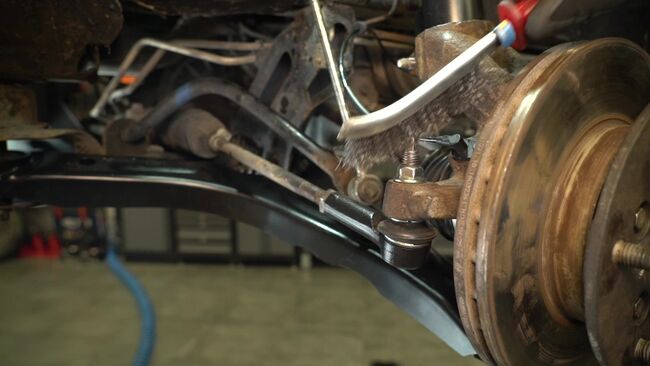

Očistite pritrdilni element, ki povezuje konec jarmovega droga s premnikom. Uporabite žično krtačo. Uporabite sprej WD-40.

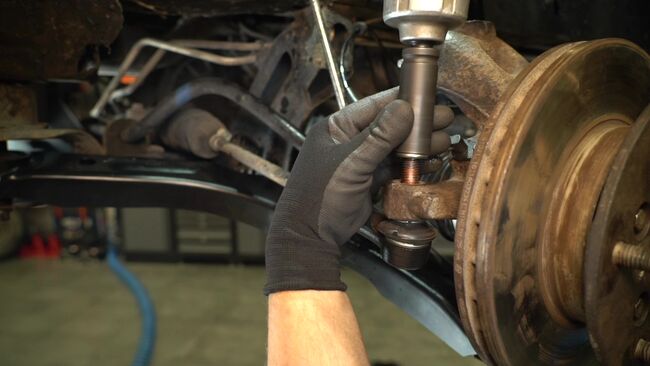

Korak 21

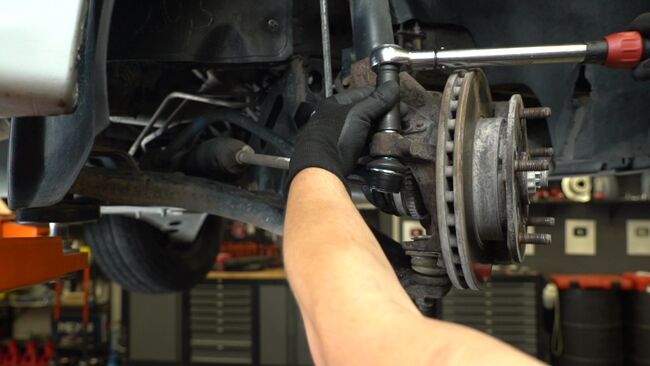

Odvijte matico, ki povezuje konec jarmovega droga s premnikom. Uporabite natični nastavek 19 mm. Uporabite ključ z ragljo.
Korak 22

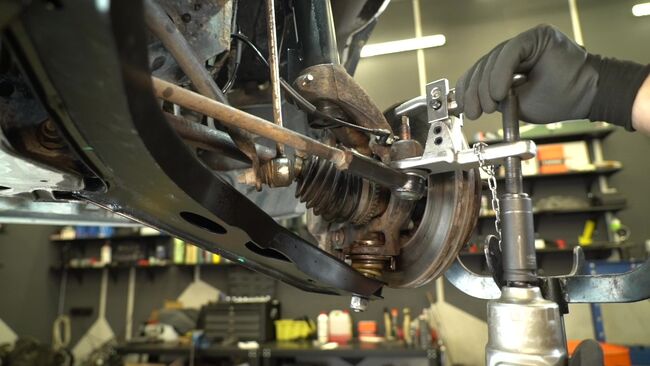

Odklopite konec jarmovega droga s premnika. Uporabite separator krogličnih zglobov.
Korak 23

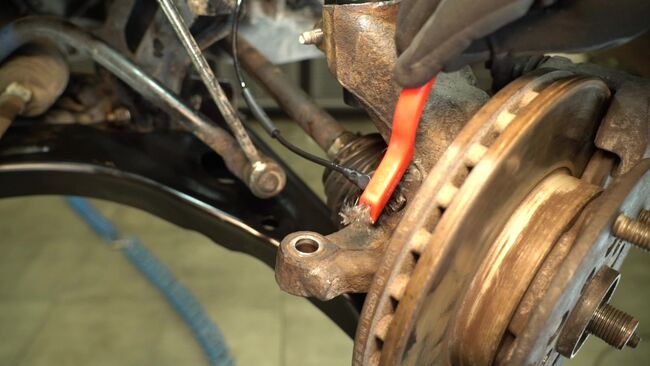

Očistite pritrdilni element senzorja ABS. Uporabite žično krtačo. Uporabite sprej WD-40.

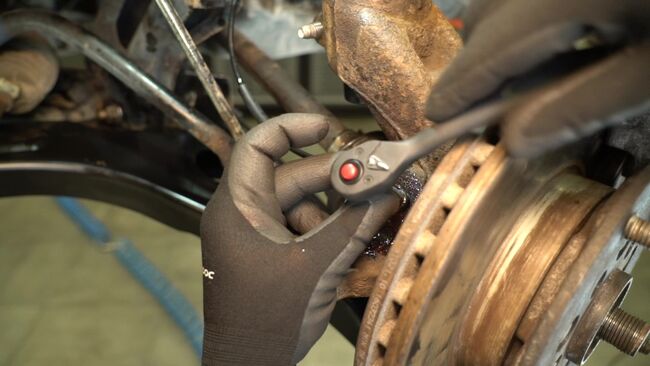

Korak 24

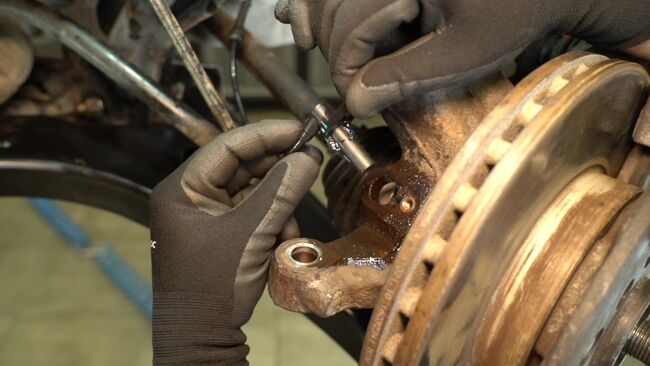

Odvijte pritrdilni element senzorja ABS. Uporabite natični nastavek 8 mm. Uporabite ključ z ragljo.
Korak 25

Odstranite pritrdilni vijak.
Korak 26

Odstranite senzor ABS.
Korak 27

Očistite pritrdilne elemente nosilca zavornega sedla. Uporabite žično krtačo. Uporabite sprej WD-40.

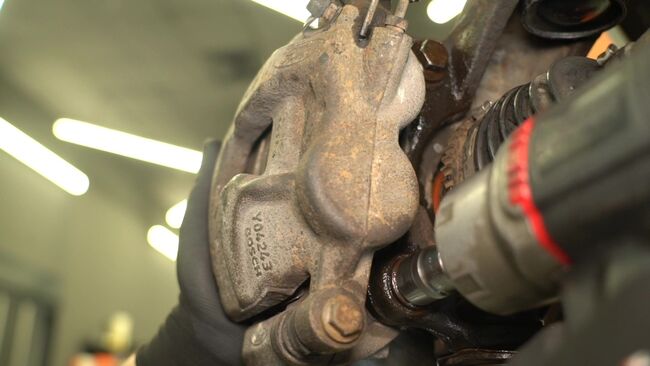

Korak 28

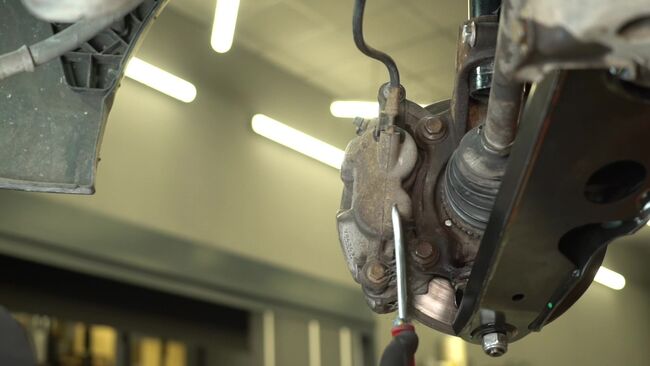

Odvijte pritrdilne elemente nosilca zavornega sedla. Uporabite natični nastavek 18 mm. Uporabite vrtljivi zatič.
Korak 29

Odstranite pritrdilne vijake.
Korak 30

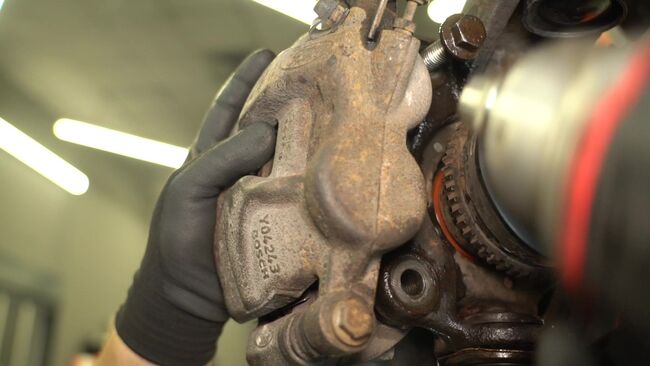

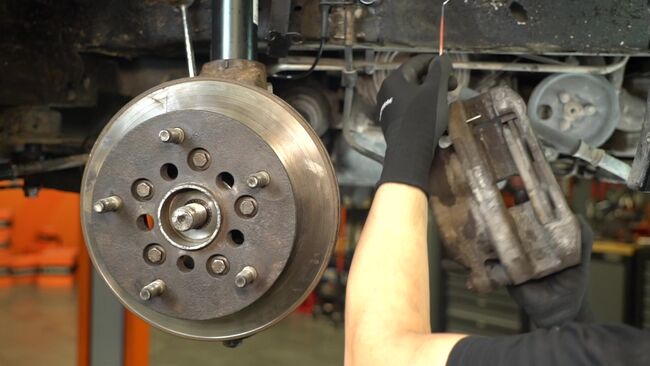

Odstranite zavorno sedlo skupaj z njegovim nosilcem.

Strokovno priporočilo AUTODOC:
Sedlo z žico privežite na vzmetenje ali karoserijo in ga pri tem ne odklopite z zavorne cevi, da preprečite odprtje zavornega voda.Prepričajte se, da zavorno sedlo ne visi z zavorne cevi.Po odstranitvi sedla ne pritiskajte na zavorni pedal. To lahko povzroči, da bat izpade iz vrtine sedla, kar povzroči uhajanje zavorne tekočine in vstop zraka v sistem.
Korak 31

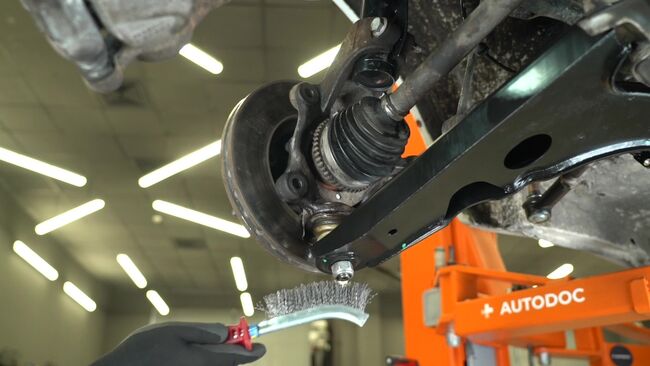

Očistite pritrdilni element, ki povezuje kroglični zglob z roko vzmetenja. Uporabite žično krtačo. Uporabite sprej WD-40.
Korak 32

Odvijte pritrdilni element, ki povezuje kroglični zglob z roko vzmetenja. Uporabite natični nastavek 24 mm. Uporabite ključ z ragljo.
Korak 33

Podprite premnik. Uporabite dvigalko za menjalnik ali dodatno dvigalko za vozilo.
Korak 34

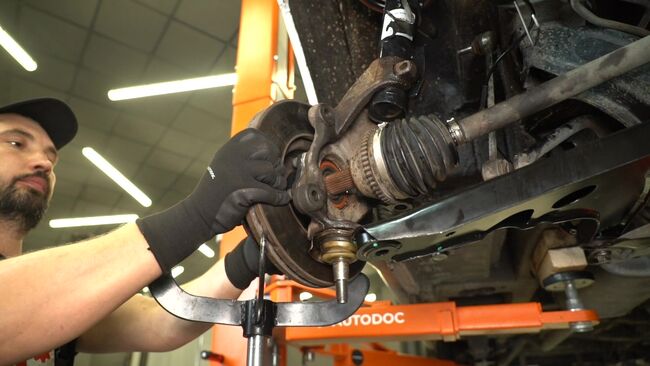

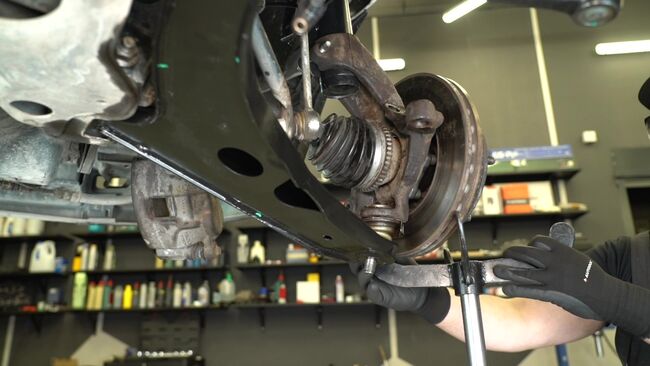

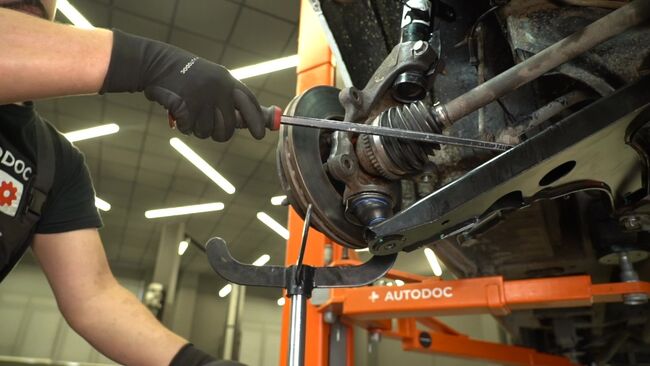

Odklopite roko vzmetenja s krogličnega zgloba. Uporabite separator krogličnih zglobov. Uporabite montažni vzvod.

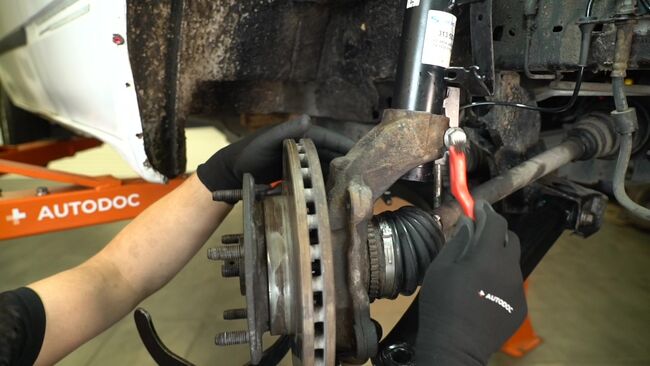

Korak 35

Očistite spodnji pritrdilni element vzmetne noge, ki jo povezuje s premnikom. Uporabite žično krtačo. Uporabite sprej WD-40.

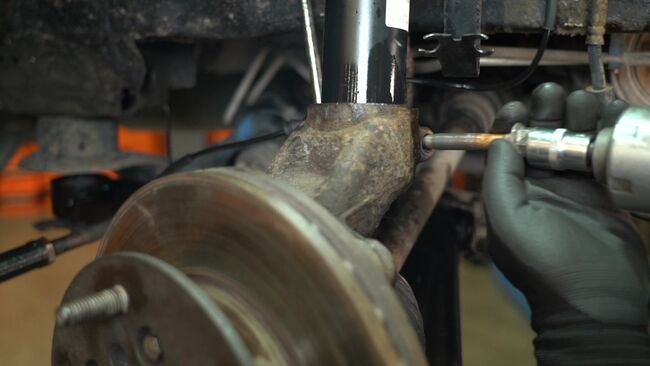

Korak 36

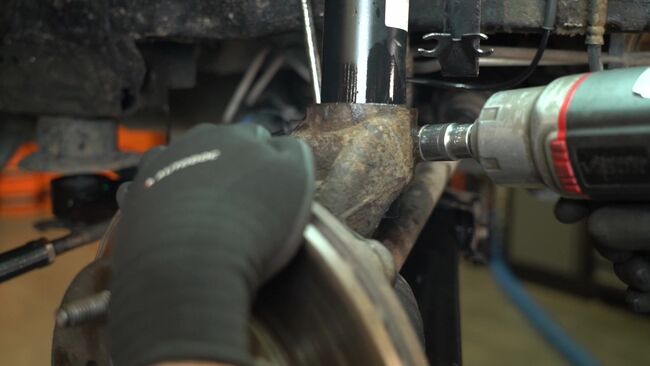

Odvijte spodnji pritrdilni element vzmetne noge. Uporabite natični nastavek 18 mm. Uporabite ključ z ragljo.
Korak 37

Odstranite pritrdilni vijak.
Korak 38

Odstranite pogonsko gred s premnika.

Menjava: zglob vilice – FORD TRANSIT Custom Box. Nasvet:
Prepričajte se, da pogonska gred ne visi navzdol.
Korak 39

Odklopite premnik z vzmetne noge. Uporabite gumijasto kladivo. Uporabite dvigalko za menjalnik ali dodatno dvigalko za vozilo.

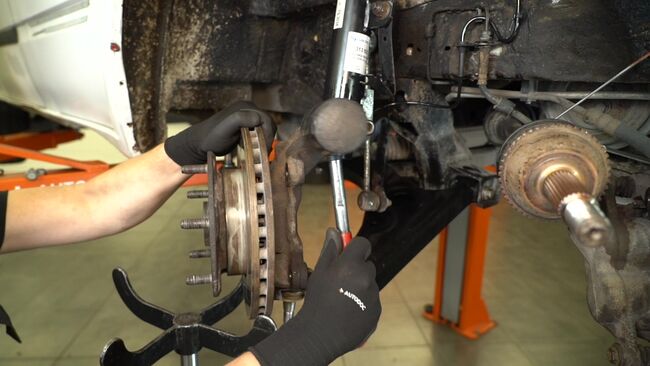

Korak 40

Odstranite premnik skupaj s pestom kolesa.
Korak 41

Odvijte pritrdilne elemente kolesnega ležaja. Uporabite vijačni nastavek Torx T50. Uporabite ključ z ragljo.
Korak 42

Odstranite pritrdilne vijake. Uporabite teleskopsko magnetno orodje za pobiranje.
Korak 43

Odstranite pesto kolesa skupaj z zavornim kolutom.
Korak 44

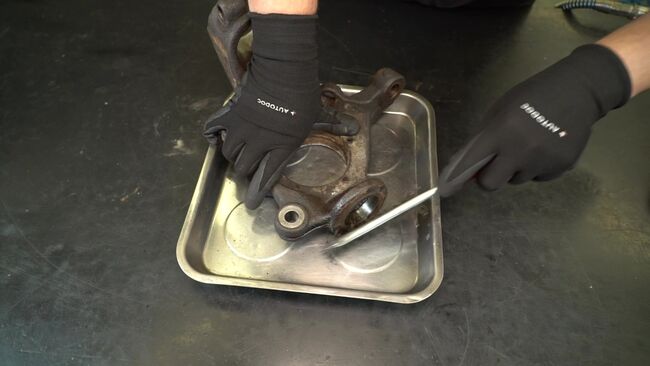

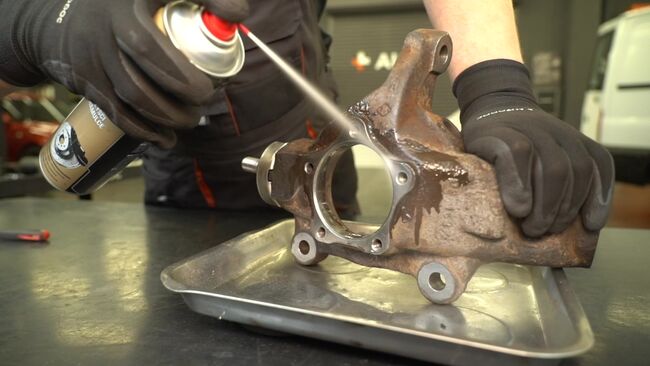

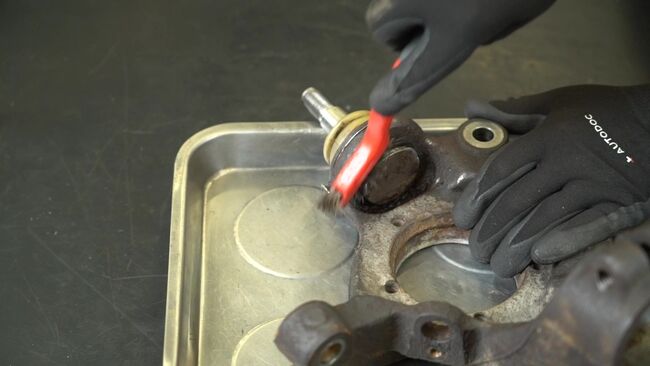

Očistite območje, kjer je kroglični zglob pritrjen na premnik. Uporabite žično krtačo. Uporabite sprej WD-40.

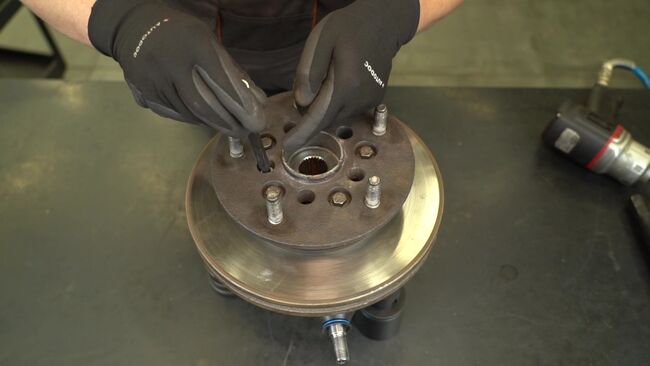

Korak 45

Odstranite varovalni obroček. Uporabite klešče za varovalne obročke.

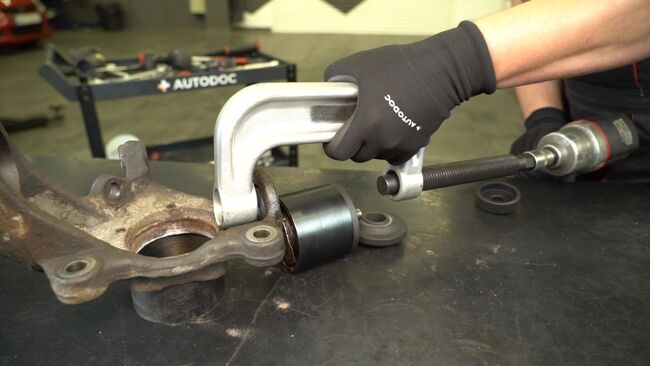

Korak 46

Iztisnite kroglični zglob iz premnika. Uporabite komplet s C-okvirjem za iztiskanje krogličnih zglobov.
Korak 47

Očistite montažno mesto krogličnega zgloba. Uporabite žično krtačo. Uporabite univerzalni čistilni sprej.
Korak 48

Vtisnite novi kroglični zglob v premnik. Uporabite komplet s C-okvirjem za iztiskanje krogličnih zglobov.
Korak 49

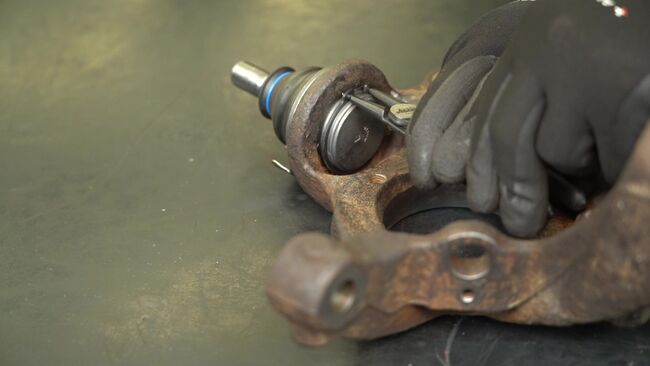

Namestite varovalni obroček. Uporabite klešče za varovalne obročke.
Korak 50

Očistite montažno mesto pesta kolesa na premniku. Uporabite žično krtačo. Uporabite univerzalni čistilni sprej.
Korak 51

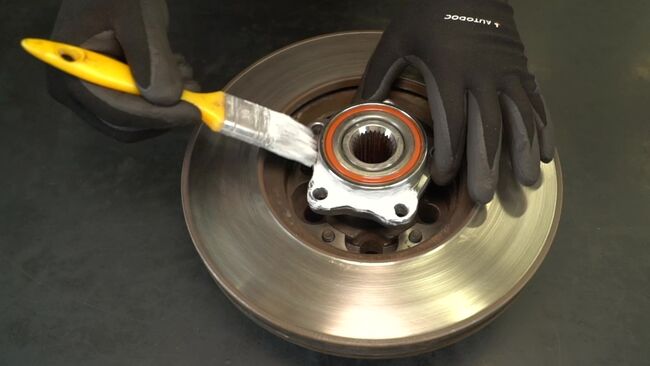

Obdelajte montažno površino na kolesnem ležaju. Uporabite keramično mast.

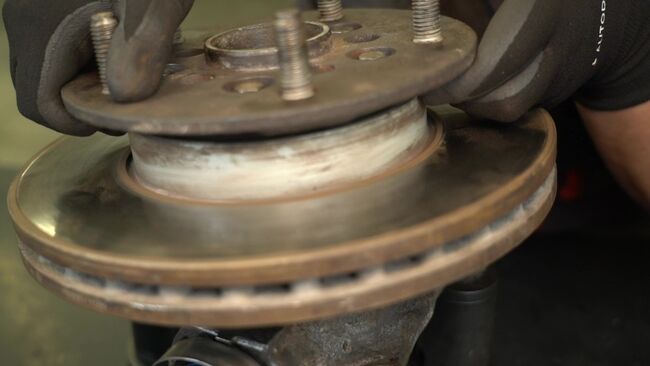

Korak 52

Namestite pesto kolesa skupaj z zavornim kolutom.
Korak 53

Namestite pritrdilne vijake.

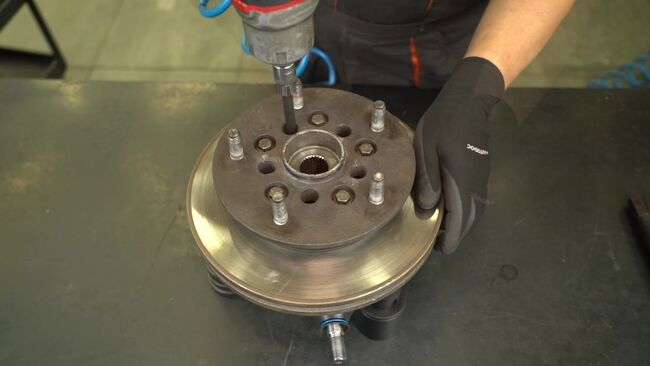

Korak 54

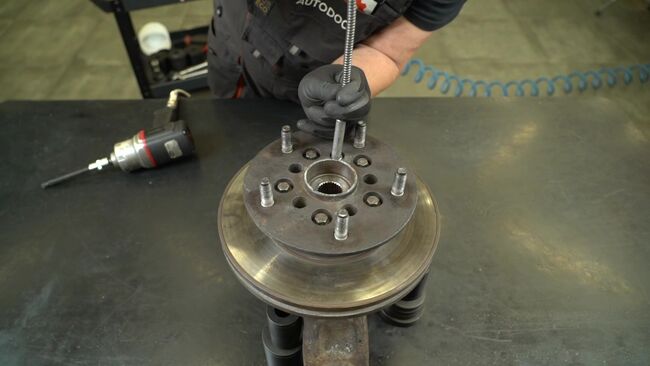

Privijte pritrdilne elemente kolesnega ležaja. Uporabite vijačni nastavek Torx T50. Uporabite ključ z ragljo.
Korak 55

Očistite stične površine na drogu stabilizatorja in vzmetni nogi. Uporabite žično krtačo. Uporabite univerzalni čistilni sprej.
Korak 56

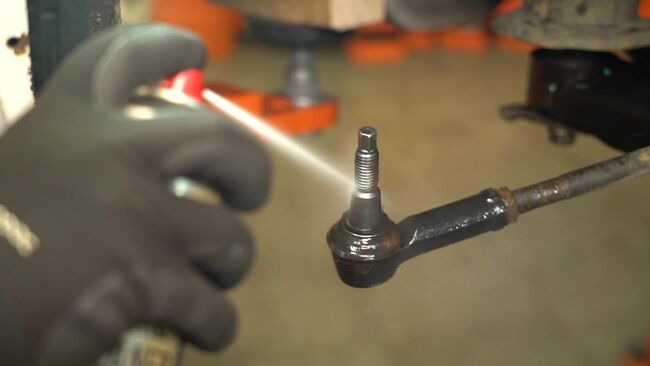

Očistite montažno mesto konca jarmovega droga. Uporabite žično krtačo. Uporabite univerzalni čistilni sprej.

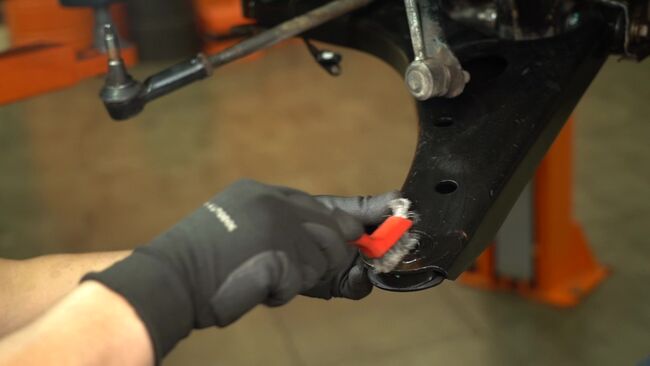

Korak 57

Očistite montažno mesto krogličnega zgloba na roki vzmetenja. Uporabite žično krtačo. Uporabite univerzalni čistilni sprej.
Korak 58

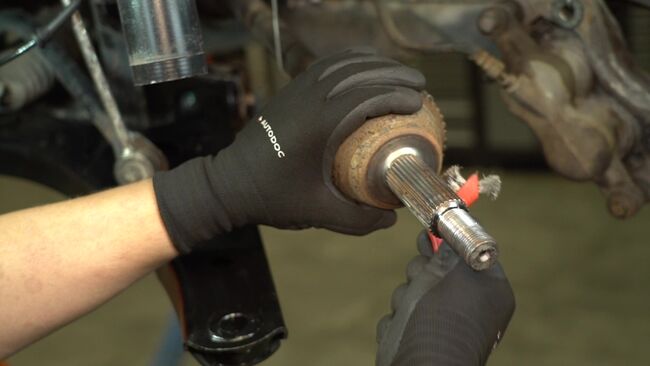

Očistite utore homokinetičnega zgloba. Uporabite žično krtačo. Uporabite univerzalni čistilni sprej.
Korak 59

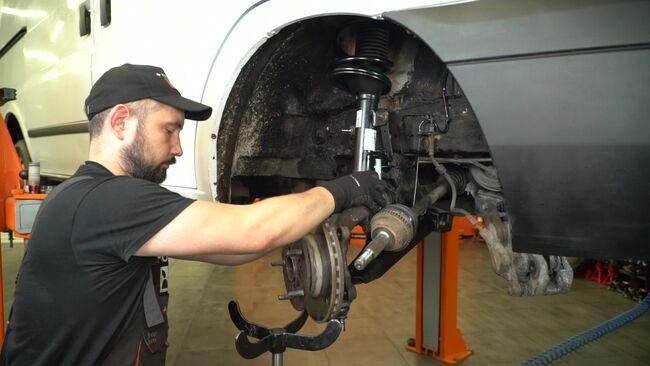

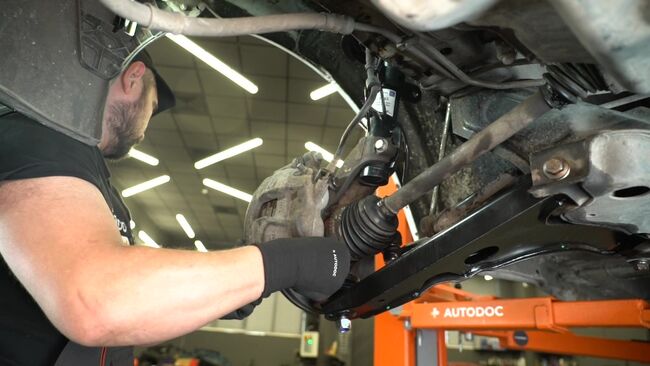

Namestite premnik, sestavljen s pestom kolesa. Uporabite dvigalko za menjalnik ali dodatno dvigalko za vozilo.

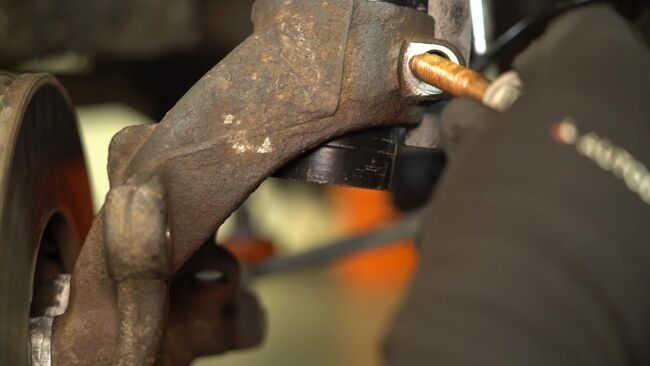

Korak 60

Namestite pritrdilni vijak.
Korak 61

Privijte vijak, ki povezuje vzmetno nogo s premnikom. Uporabite natični nastavek 18 mm. Uporabite ključ z ragljo.
Korak 62

Namestite pogonsko gred.

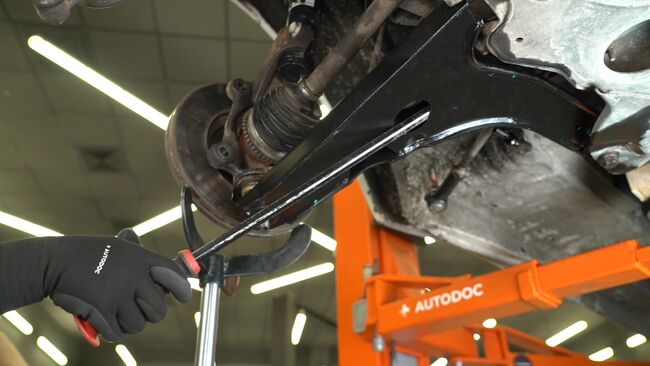

Korak 63

Povežite roko vzmetenja s krogličnim zglobom. Uporabite montažni vzvod.

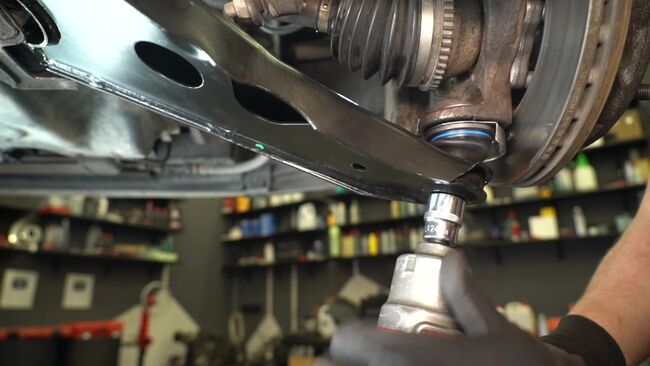

Korak 64

Privijte in zategnite pritrdilni element, ki povezuje roko vzmetenja s krogličnim zglobom. Uporabite natični nastavek 24 mm. Uporabite navorni ključ. Zatezni navor: 150 Nm.
Korak 65

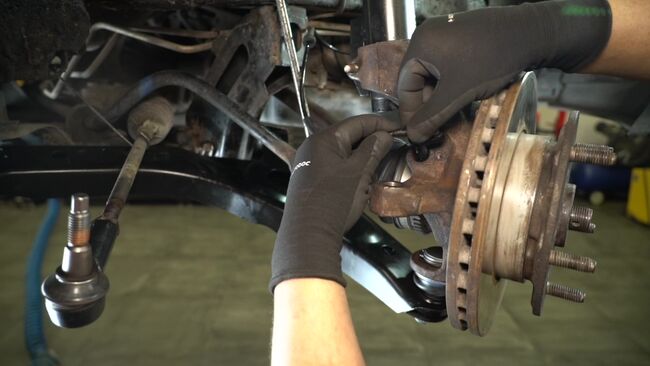

Namestite senzor ABS.

Menjava: zglob vilice – FORD TRANSIT Custom Box. Nasvet AUTODOC strokovnjakov:
Da preprečite zatikanje senzorja, na njegovo montažno mesto pred namestitvijo nanesite nekaj masti.
Korak 66

Namestite pritrdilni vijak.
Korak 67

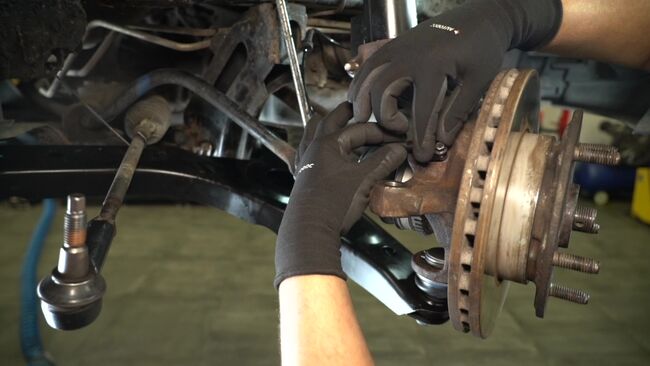

Privijte pritrdilni element senzorja ABS. Uporabite natični nastavek 8 mm. Uporabite ključ z ragljo.
Korak 68

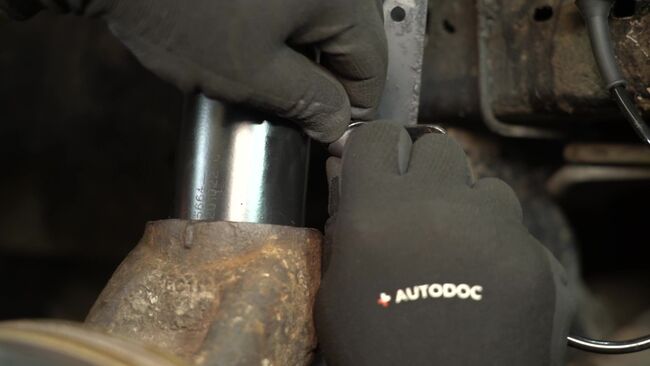

Pritrdite napeljavo senzorja ABS.

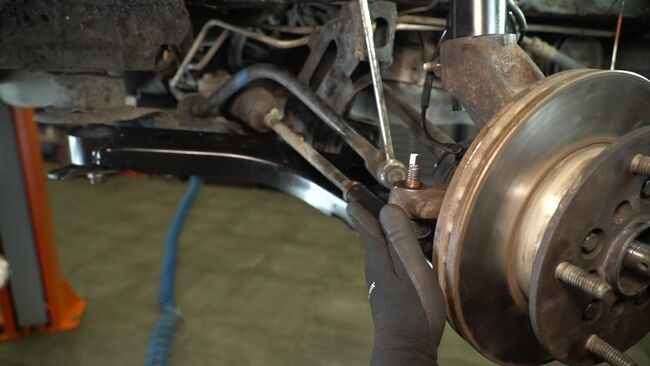

Korak 69

Priklopite konec jarmovega droga na premnik.

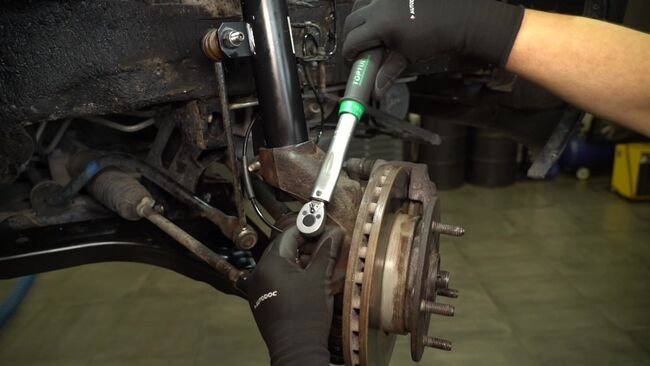

Korak 70

Privijte in zategnite matico, ki povezuje konec jarmovega droga s premnikom. Uporabite natični nastavek 19 mm. Uporabite navorni ključ. Zatezni navor: 80 Nm.

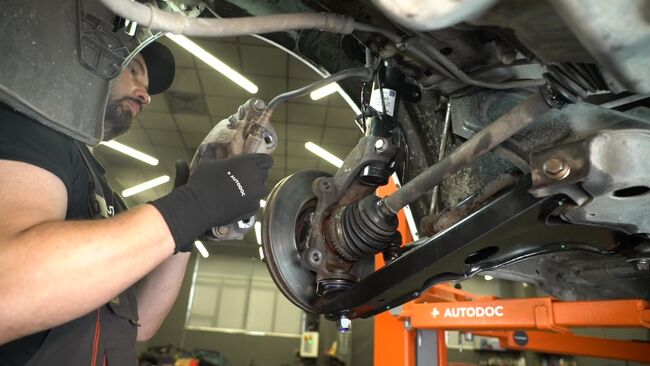

Korak 71

Namestite zavorno sedlo skupaj z njegovim nosilcem.
Korak 72

Namestite pritrdilne vijake.

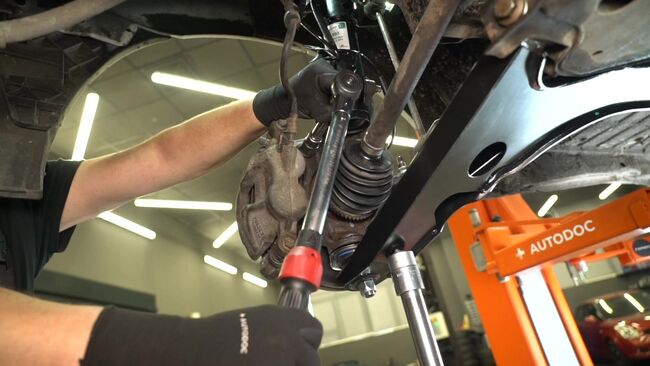

Korak 73

Privijte in zategnite pritrdilne elemente nosilca zavornega sedla. Uporabite natični nastavek 18 mm. Uporabite navorni ključ. Zatezni navor: 175 Nm.
Korak 74

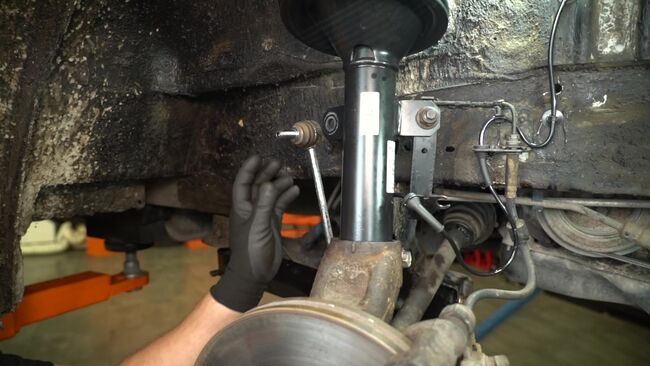

Namestite drog stabilizatorja in privijte pritrdilno matico.

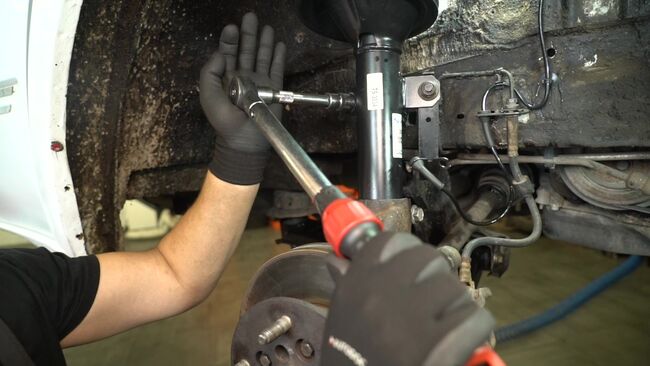

Korak 75

Zategnite pritrdilni element, ki povezuje drog stabilizatorja z vzmetno nogo. Uporabite natični nastavek 19 mm. Uporabite navorni ključ. Zatezni navor: 55 Nm.
Korak 76

Zategnite pritrdilni element senzorja ABS. Uporabite natični nastavek 8 mm. Uporabite navorni ključ. Zatezni navor: 11 Nm.

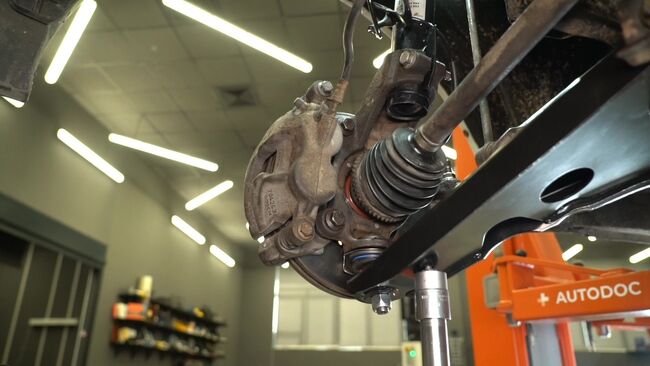

Korak 77

Dvignite roko vzmetenja. Uporabite dvigalko za menjalnik ali dodatno dvigalko za vozilo.
Korak 78

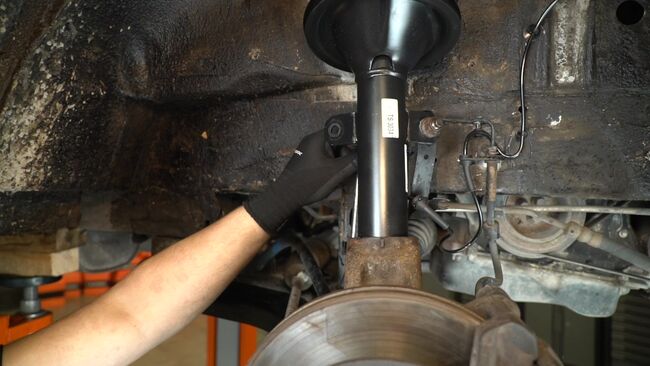

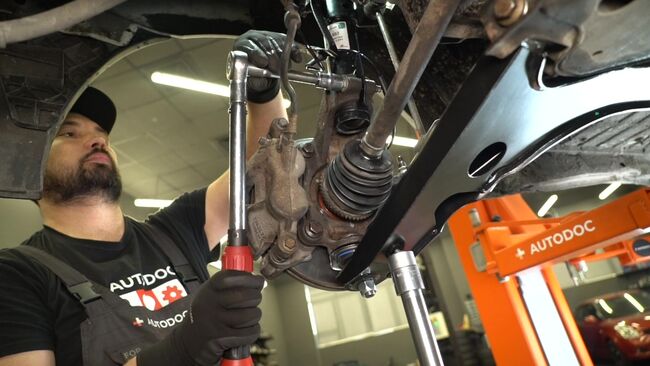

Zategnite spodnji pritrdilni element vzmetne noge. Uporabite natični nastavek 18 mm. Uporabite navorni ključ. Zatezni navor: 100 Nm + 180°.

Pomembno!
Prepričajte se, da uporabljate nove pritrdilne elemente.

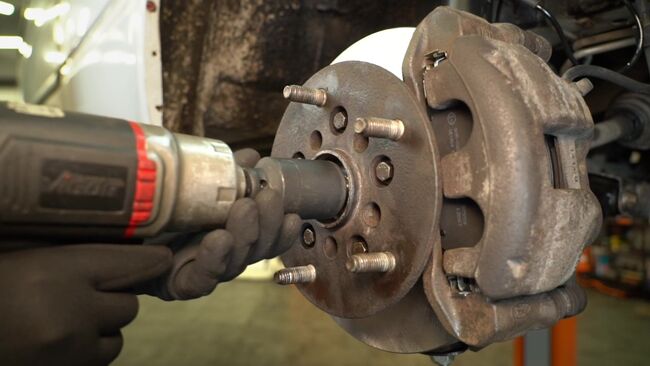

Korak 79

Zategnite pritrdilne elemente kolesnega ležaja. Uporabite vijačni nastavek Torx T50. Uporabite navorni ključ. Zatezni navor: 53 Nm.
Korak 80

Pri ponovnem sestavljanju uporabite nov komplet matic osi: podložko, matico, zaščitni pokrovček in razcepko.

Korak 81

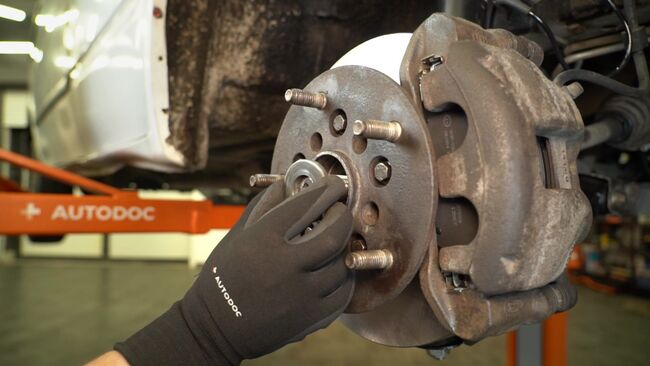

Namestite podložko osi.

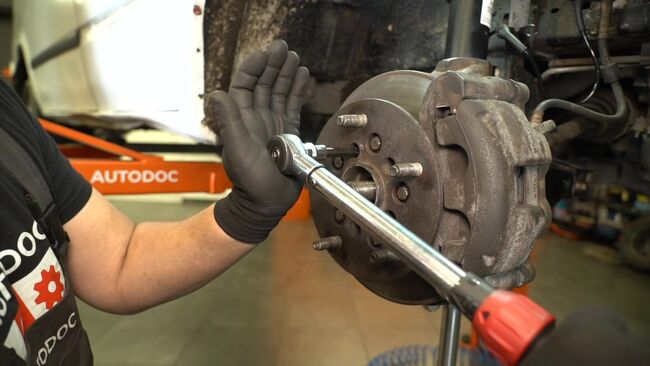

Korak 82

Privijte matico osi. Uporabite natični nastavek 36 mm. Uporabite ključ z ragljo.
Korak 83

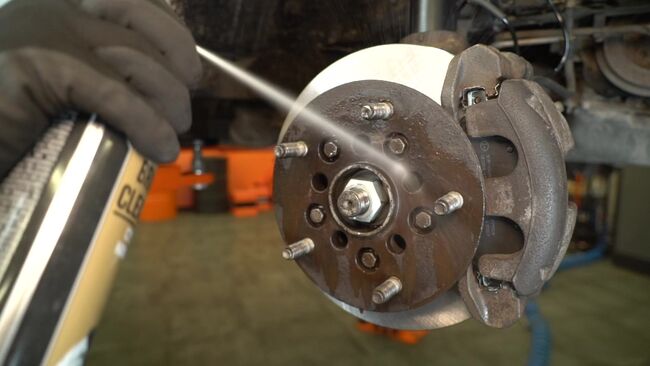

Očistite montažno mesto platišča kolesa. Uporabite žično krtačo. Uporabite univerzalni čistilni sprej.
Korak 84

Obdelajte površino pesta kolesa, ki se dotika platišča kolesa. Uporabite keramično mast.
Korak 85

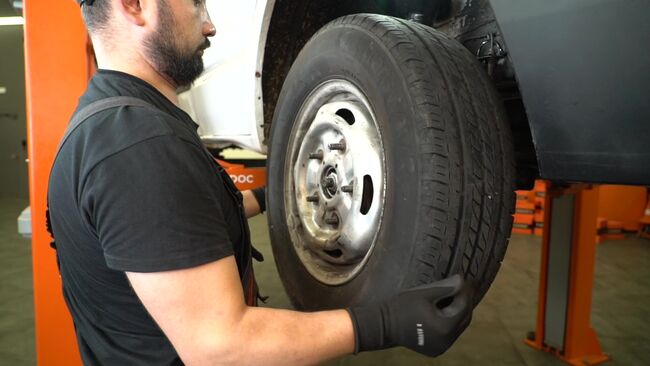

Namestite kolo.

Menjava: zglob vilice – FORD TRANSIT Custom Box. AUTODOC priporoča:
V izogib poškodbam držite kolo pri privijanju pritrdilnih vijakov.
Korak 86

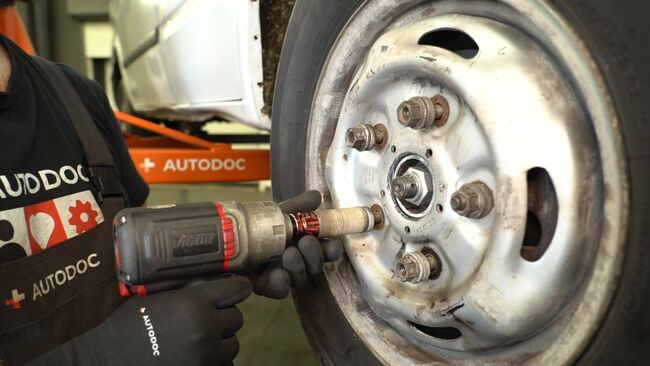

Privijte kolesne matice. Uporabite udarni nasadni ključ za kolesne matice 21 mm. Uporabite ključ z ragljo.

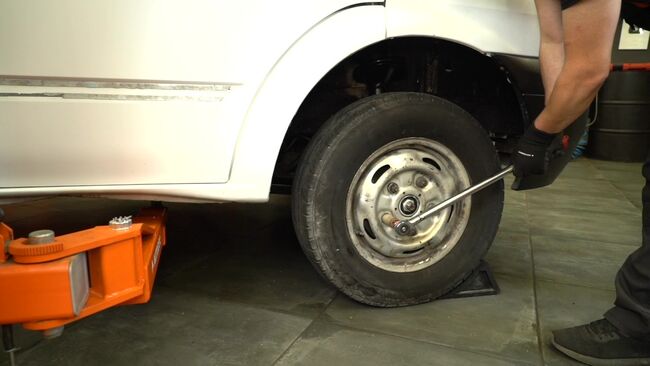

Korak 87

Spustite avto in zategnite kolesne matice po križnem vzorcu. Uporabite udarni nasadni ključ za kolesne matice 21 mm. Uporabite navorni ključ. Zatezni navor: 200 Nm.

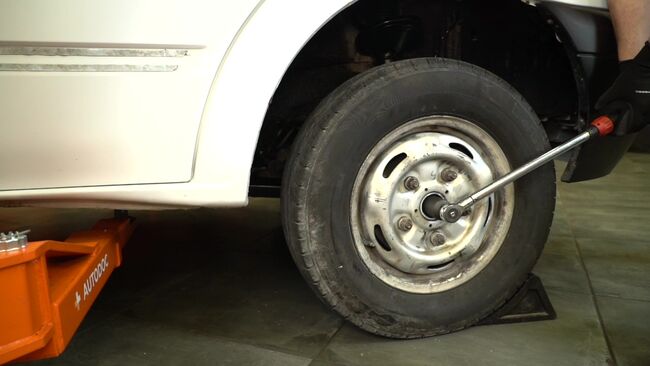

Korak 88

Zategnite matico osi. Uporabite natični nastavek 36 mm. Uporabite navorni ključ. Zatezni navor: 320 Nm.
Korak 89

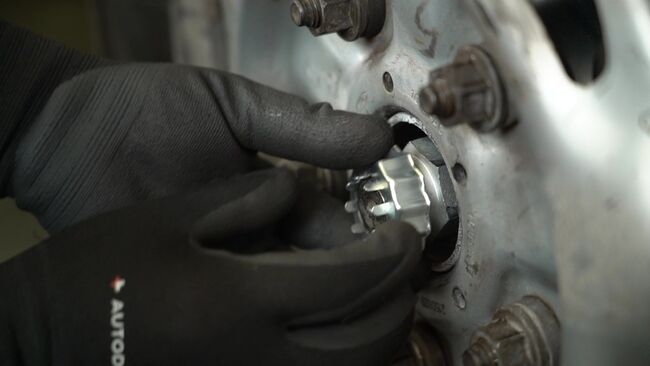

Namestite zaščitni pokrovček na matico osi.
Korak 90

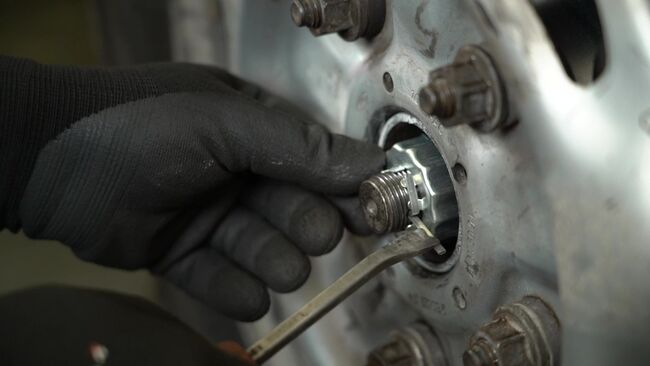

Namestite razcepko. Uporabite montažni vzvod.
Korak 91

Odstranite dvigalko, podstavke za avto in kline za kolesa.
