Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu Audi A4 B7 – vodnik menjave

prenosov: 5

Ogledi: 125

Priporočen interval menjave za kategorijo delov Vodna crpalka+kit-komplet zobatega jermena : 70000 km

Pomembno!

Ta postopek zamenjave je mogoče uporabiti za:
AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TFSI … Poglejte več

Koraki se lahko nekoliko razlikujejo glede na zasnovo avtomobila.

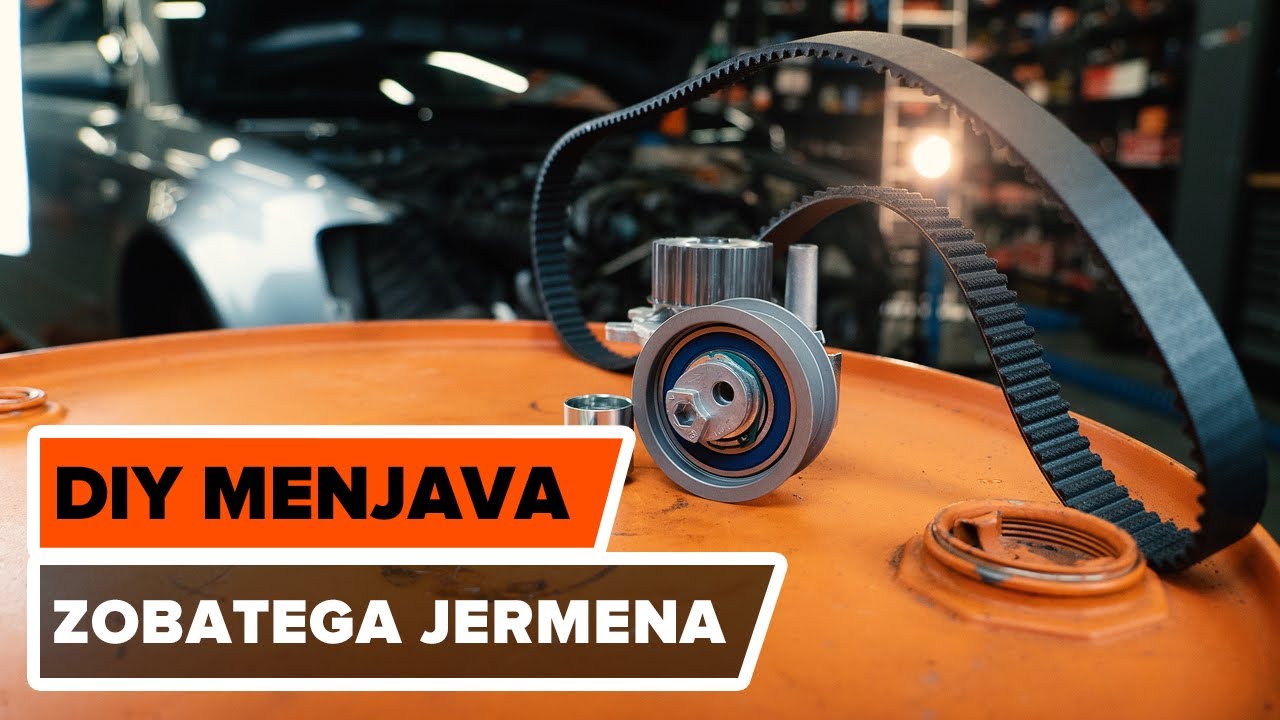

Kako zamenjati kit zobatega jermena in vodne črpalke na AUDI A4 (B7) [VODIČ AUTODOC]

Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu Audi A4 B7 – vodnik menjave

Vsi deli, ki jih morate zamenjati – Komplet (kit) zobatega jermena za A4 Sedan (8EC, B7) in druge AUDI modele

Alternativni izdelki:

Vodna crpalka+kit-komplet zobatega jermena

SKWPT-0750520 STARK Vodna crpalka+kit-komplet zobatega jermena

55,25 EUR

Trgovina

SKWPT-0750222 STARK Vodna crpalka+kit-komplet zobatega jermena

97,16 EUR

Trgovina

SKWPT-0750077 STARK Vodna crpalka+kit-komplet zobatega jermena

99,45 EUR

Trgovina

SKWPT-0750485 STARK Vodna crpalka+kit-komplet zobatega jermena

99,88 EUR

Trgovina

SKWPT-0750543 STARK Vodna crpalka+kit-komplet zobatega jermena

103,11 EUR

Trgovina

VKMC 01222 SKF Vodna crpalka+kit-komplet zobatega jermena

110,99 EUR

Trgovina

SKWPT-0750472 STARK Vodna crpalka+kit-komplet zobatega jermena

111,56 EUR

Trgovina

3096W0076 RIDEX Vodna crpalka+kit-komplet zobatega jermena

118,84 EUR

Trgovina

SKWPT-0750532 STARK Vodna crpalka+kit-komplet zobatega jermena

126,09 EUR

Trgovina

530 0445 31 INA Vodna crpalka+kit-komplet zobatega jermena

126,15 EUR

Trgovina

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Seznam orodja, ki ga boste potrebovali:

                      Žična krtača

                      Sprej WD-40

                      Univerzalni čistilni sprej

                      Tesnilo

                      Navorni ključ

                      Kombinirani ključ №13

                      Kombinirani ključ №17

                      Kombinirani ključ №19

                      Kombinirani ključ №22

                      Torx nastavek T20

                      Torx nastavek T25

                      Torx nastavek T27

                      12-točkovni nastavek št. 19

                      Pogonska vtičnica št. 7

                      Pogonska vtičnica št. 10

                      Pogonska vtičnica št. 12

                      Pogonska vtičnica št. 13

                      Nasadni ključ št. H6

                      Nasadni ključ št. H8

                      Nasadni ključ za kolo №17

                      Izvijač z zatikalom

                      Ključ za navojne svedre

                      Orodje za odstranjevanje sponk

                      Ploščati Izvijač

                      Križni izvijač

                      Lomilka

                      Klešče za vodno črpalko

                      Klešče za objemke Clic-R

                      Okrogle klešče

                      Strgalo za tesnila

                      Lijak

                      Posoda za tekočino

                      Hidravlično dvigalo za menjalnik

                      Dvigalka

                      Prekrivni trak za pleskanje

                      Krpa iz mikrovlaken

                      Prevleka za blatnik

Kupite orodja

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Nasvet AUTODOC strokovnjakov:

Upoštevati pogoje, priporočila in zahteve dela, ki jih je določil proizvajalec.
Opozorilo! Izklopite motor, preden začnete s kakršnim koli delom – Audi A4 B7.

Zamenjavo opravite v naslednjem vrstem redu:

Korak 1

Odprite pokrov.
Korak 2

Uporabite zaščitno prevleko za blatnik, da preprečite poškodbe barve in plastičnih delov avta.

Korak 3

Odvijte pritrdilne elemente terminalov avtomobilskega akumulatorja. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 4

Odstranite terminale akumulatorja.
Korak 5

Odvijte pokrov rezervoarja hladilnega sredstva.
Korak 6

Sprostite zgornje pritrdilne elemente odbijača. Uporabite vijačni nastavek T27. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 7

Dvignite avtomobil z dvigalom ali ga namestite nad kanal za pregled.
Korak 8

Odvijte vijake kolesa. Uporabite kolesni nasadni nastavek št. 17

AUTODOC priporoča:
Opozorilo! Držite kolo med odvijanjem pritrdilnih vijakov, da se izognete poškodbam. Audi A4 B7
Korak 9

Odstranite kolo.
Korak 10

Odvijte in odstranite pritrdilne elemente za blatnike. Uporabite vijačni nastavek T25. Uporabite izvijač z zatikalom.
Korak 11

Odstranite pokrov blatnikov.
Korak 12

Odvijte pritrdilni element distančnika pod podporno palico odbijača. Uporabite vijačni nastavek T25. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 13

Odvijte pritrdilni element, ki povezuje odbijač z blatniki. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 14

Sprostite stranske sponke odbijača. Previdno odstranite odbijač iz pritrdilnih elementov.
Korak 15

Spustite avtomobil.
Korak 16

Odvijte zgornje pritrdilne elemente odbijača in ga odstranite. Uporabite vijačni nastavek T27. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 17

Odstranite konektorje žarometov za meglo.
Korak 18

Odstranite cev čistilne naprave žarometa.
Korak 19

Odvijte pritrdilne elemente žarometa. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 20

Odstranite žaromet.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC nasvet:
Ne uporabite prevelike sile pri odstranjevanju dela. V nasprotnem primeru ga lahko poškodujete.
Korak 21

Izključite priključke žarnic žarometa. Uporabite orodje za odstranitev sponke.
Korak 22

Odvijte pritrdilne elemente žarometa. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 23

Odstranite žaromet.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC priporoča:
Ne uporabite prevelike sile pri odstranjevanju dela. V nasprotnem primeru ga lahko poškodujete.
Korak 24

Izključite priključke žarnic žarometa. Uporabite orodje za odstranitev sponke.
Korak 25

Izključite konektor hupe.
Korak 26

Odcepite prezračevalno cev.
Korak 27

Izključite konektor hupe.
Korak 28

Odstranite prezračevalno cev.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Nasvet:
Ne uporabite prevelike sile pri odstranjevanju dela. V nasprotnem primeru ga lahko poškodujete.
Korak 29

Izključite konektor temperaturnega senzorja hladilne tekočine.
Korak 30

Odstranite napeljavo temperaturnega senzorja hladilne tekočine. Uporabite ploščat izvijač.
Korak 31

Odvijte pritrdilne elemente podporne palice odbijača. Uporabite nasadni ključ №13. Uporabite izvijač z zatikalom.
Korak 32

Odstranite podporno palico odbijača.
Korak 33

Odvijte pritrdilne elemente usmerjevalnikov zraka hladilnika motorja. Uporabite vijačni nastavek T20. Uporabite izvijač z zatikalom.
Korak 34

Odstranite usmerjevalnike zraka hladilnika motorja.
Korak 35

Odvijte pritrdilne elemente cevi hidravličnega servo volana. Uporabite vijačni nastavek T20. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 36

Odstranite cevi hidravličnega servo volana.

Korak 37

Pripravite posodo za tekočine.
Korak 38

Odprite odvodno pipo hladilnega sredstva. Uporabite klešče za vodno črpalko.
Korak 39

Izpraznite hladilno tekočino iz motorja.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Strokovnjaki priporočajo:
Pozor! Hladilna tekočina je lahko zelo vroča.Uporabljajte zaščitne rokavice, da preprečite stik z vročo tekočino.Vsa dela je potrebno opraviti pri ugasnjenem motorju.
Korak 40

Zaprite odvodno pipo hladilnega sredstva.

Korak 41

Odstranite sponko spodnje cevi hladilne tekočine. Uporabite orodje za odstranitev sponke.

Korak 42

Odstranite spodnjo cev hladilnega sredstva. Uporabite lomilko.
Korak 43

Odstranite vpenjalni kos cevi za dovod zraka. Uporabite nasadni ključ №7. Uporabite izvijač z zatikalom.
Korak 44

Odstranite cev za dovod zraka.
Korak 45

Pokrijte usmerjevalnik zraka hladilnika polnilnega zraka s krpo iz mikrovlaken, da preprečite vdor umazanije in tujkov v sistem.
Korak 46

Odstranite vpenjalni kos cevi za dovod zraka. Uporabite nasadni ključ №7. Uporabite izvijač z zatikalom.
Korak 47

Očistite pritrdilni element zračne cevi. Uporabite večnamenski čistilni sprej.
Korak 48

Odstranite vpenjalni kos cevi za dovod zraka. Uporabite nasadni ključ №7. Uporabite izvijač z zatikalom.
Korak 49

Odstranite cev za dovod zraka.
Korak 50

Pokrijte usmerjevalnik zraka hladilnika polnilnega zraka s krpo iz mikrovlaken, da preprečite vdor umazanije in tujkov v sistem.
Korak 51

Pripravite posodo za tekočine.
Korak 52

Odvijte pritrdilni element cevi napeljave za hlajenje tekočine avtomatskega menjalnika. Uporabite kombinirani ključ №19. Uporabite kombinirani ključ №22.
Korak 53

Odstranite cev napeljave za hlajenje tekočine avtomatskega menjalnika.
Korak 54

Očistite cev napeljave za hlajenje tekočine avtomatskega menjalnika. Uporabite žično krtačo. Uporabite večnamenski čistilni sprej.
Korak 55

Odstranite sponke cevk napeljave za hlajenje tekočine avtomatskega menjalnika. Uporabite ploščat izvijač.
Korak 56

Odstranite cevke napeljave za hlajenje tekočine avtomatskega menjalnika.
Korak 57

Zaprite cevke napeljave za hlajenje tekočine avtomatskega menjalnika s pokrovčki.
Korak 58

Očistite cevke napeljave za hlajenje tekočine avtomatskega menjalnika. Uporabite večnamenski čistilni sprej.
Korak 59

Odvijte pritrdilne elemente kanala za dovod zraka. Uporabite Phillips križni izvijač.
Korak 60

Odstranite kanal za dovod zraka.
Korak 61

Izključite konektor ventilatorjev za hlajenje motorja.
Korak 62

Odstranite nosilec kabelskega snopa.
Korak 63

Izključite konektor ventilatorjev za hlajenje motorja.
Korak 64

Odstranite sponko zgornje cevi hladilne tekočine. Uporabite okrogle klešče.
Korak 65

Odstranite zgornjo cev hladilne tekočine.
Korak 66

Odstranite tesnilno obrobo pokrova motorja.
Korak 67

Odvijte pritrdilne elemente kondenzatorja. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 68

Odstranite kondenzator.
Korak 69

Odvijte pritrdilne elemente nosilca hladilnika motorja. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 70

Odstranite kabel z zapahom pokrova motorja.
Korak 71

Podprite motor v območju oljnega korita. Uporabite dvigalo.
Korak 72

Odstranite nosilec skupaj s hladilnikom motorja.

AUTODOC priporoča:
Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Ne uporabljajte prekomerne sile med odstranjevanjem dela, saj ga ta lahko poškoduje.
Korak 73

Odstranite podporo izpod motorja.
Korak 74

Odstranite pokrov motorja.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC priporoča:
Dvignite pokrov motorja tako, da ga držite na obeh straneh.Ne uporabite prevelike sile pri odstranjevanju dela. V nasprotnem primeru ga lahko poškodujete.
Korak 75

Odvijte pritrdilne elemente sprednjega zgornjega pokrova zobatega jermena. Uporabite ploščat izvijač.
Korak 76

Odstranite sprednji zgornji pokrov zobatega jermena.
Korak 77

Odmaknite napenjalni valj rebrastega jermena. Uporabite kombinirani ključ №17.
Korak 78

Odstranite rebrasti jermen.
Korak 79

Vrnite napenjalni valj v začetni položaj. Uporabite kombinirani ključ №17.
Korak 80

Odvijte pritrditev napenjalne jermenice rebrastega jermena. Uporabite nasadni ključ №13. Uporabite izvijač z zatikalom.
Korak 81

Odstranite napenjalno jermenico rebrastega jermena.
Korak 82

Odvijte pritrdilni element sponke cevi hladilne tekočine. Uporabite imbus št. H6. Uporabite izvijač z zatikalom.
Korak 83

Odvijte sponko cevi hladilne tekočine. Uporabite klešče za objemke Clic-R.
Korak 84

Odstranite cev hladilne tekočine.
Korak 85

Odvijte pritrdilne elemente pokrova zobatega jermena. Uporabite nasadni ključ №10. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 86

Odstranite pokrov zobatega jermena.
Korak 87

Očistite pritrdilne elemente jermenice ročične gredi. Uporabite žično krtačo. Uporabite sprej WD-40.
Korak 88

Odvijte pritrditev jermenice ročične gredi. Uporabite imbus št. H6. Uporabite izvijač z zatikalom.
Korak 89

Obrnite zobnik ročične gredi. Uporabite 12-točkovni nastavek Št. 19. Uporabite udarni nasadni ključ.
Korak 90

Zaklenite ročično gred. Uporabite lomilko.
Korak 91

Odstranite jermenico ročične gredi.
Korak 92

Odvijte pritrditve spodnjega pokrova zobatega jermena. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 93

Odstranite spodnji pokrov zobatega jermena.

Korak 94

Naredite oznako na zobniku ročične gredi.
Korak 95

Naredite oznako na zobniku odmične gredi.
Korak 96

Naredite oznako na zobatemu jermenu.
Korak 97

Sprostite pritrditev napenjalne jermenice na zobatem jermenu. Uporabite kombinirani ključ №13. Uporabite imbus št. H8.
Korak 98

Odvijte pritrditev vmesne jermenice na zobatem jermenu. Uporabite nasadni ključ №13. Uporabite izvijač z zatikalom.
Korak 99

Odstranite vmesno jermenico zobatega jermena iz njenega vgradnega položaja.
Korak 100

Odvijte pritrditev vmesne jermenice na zobatem jermenu. Uporabite nasadni ključ №12. Uporabite izvijač z zatikalom.
Korak 101

Odstranite vmesno jermenico zobatega jermena iz njenega vgradnega položaja.
Korak 102

Odstranite napenjalno jermenico zobatega jermena.
Korak 103

Odstranite zobati jermen.
Korak 104

Očistite pritrdilne elemente vodne črpalke. Uporabite žično krtačo. Uporabite večnamenski čistilni sprej.
Korak 105

Odvijte pritrditve vodne črpalke. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 106

Odstranite vodno črpalko.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC strokovnjaki priporočajo:
Pozor! Hladilno sredstvo lahko uide iz kanalov in telesa vodne črpalke.
Korak 107

Očistite vgradni položaj vodne črpalke. Uporabite strgalo za tesnilo. Uporabite večnamenski čistilni sprej.
Korak 108

Očistite vodno črpalko. Uporabite večnamenski čistilni sprej.
Korak 109

Obdelajte vgradni prostor vodne črpalke. Uporabite tesnilo.

Korak 110

Namestite novo vodno črpalko.
Korak 111

Privijte pritrdilne elemente vodne črpalke. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 112

Privijte pritrditve vodne črpalke. Uporabite nasadni ključ №10. Uporabite navorni ključ. Zategnite ga do navora 15 Nm.
Korak 113

Namestite nov zobati jermen glede na tovarniške oznake.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Nasvet:
Pazite, da ne poškodujete zobatega jermena.
Korak 114

Namestite napenjalno jermenico zobatega jermena.
Korak 115

Obdelajte pritrdilni vijak. Uporabite tesnilo.
Korak 116

Privijte pritrditev napenjalne jermenice zobatega jermena. Uporabite nasadni ključ №13. Uporabite izvijač z zatikalom.
Korak 117

Obdelajte pritrdilni vijak. Uporabite tesnilo.
Korak 118

Namestite vmesno jermenico zobatega jermena.
Korak 119

Privijte pritrdilni element vmesne jermenice zobatega jermena. Uporabite nasadni ključ №12. Uporabite izvijač z zatikalom.
Korak 120

Obdelajte pritrdilni vijak. Uporabite tesnilo.
Korak 121

Namestite vmesno jermenico zobatega jermena.
Korak 122

Privijte pritrdilni element vmesne jermenice zobatega jermena. Uporabite nasadni ključ №13. Uporabite izvijač z zatikalom.
Korak 123

Pričvrstite pritrditev vmesne jermenice zobatega jermena. Uporabite nasadni ključ №13. Uporabite navorni ključ. Zategnite ga do navora 25 Nm.
Korak 124

Pričvrstite pritrditev vmesne jermenice zobatega jermena. Uporabite nasadni ključ №12. Uporabite navorni ključ. Zategnite ga do navora 25 Nm.
Korak 125

Prilagodite napetost zobatega jermena s premikanjem napenjalne jermenice. Uporabite kombinirani ključ №13. Uporabite imbus št. H6.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC nasvet:
Prepričajte se, da je zobati jermen ustrezno napet.
Korak 126

Odstranite blokirno orodje ročične gredi.
Korak 127

Obrnite zobnik ročične gredi. Uporabite 12-točkovni nastavek Št. 19. Uporabite izvijač z zatikalom.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC priporoča:
Prepričajte se, da so vse komponente zobatega jermena pravilno nameščene.
Korak 128

Pričvrstite pritrditev napenjalne jermenice zobatega jermena. Uporabite nasadni ključ №13. Uporabite navorni ključ. Zategnite ga do navora 27 Nm.
Korak 129

Namestite spodnji pokrov zobatega jermena.
Korak 130

Pričvrstite pritrditve spodnjega pokrova zobatega jermena. Uporabite nasadni ključ №10. Uporabite navorni ključ. Zategnite ga do navora 10 Nm.
Korak 131

Namestite pokrov zobatega jermena.
Korak 132

Pričvrstite pritrdilne elemente pokrova zobatega jermena. Uporabite nasadni ključ №10. Uporabite vijačni nastavek T27. Uporabite navorni ključ. Zategnite ga do navora 10 Nm.
Korak 133

Pritrdite cev hladilne tekočine.
Korak 134

Pritrdite sponko cevi hladilne tekočine. Uporabite klešče za objemke Clic-R.
Korak 135

Privijte pritrdilni element sponke cevi hladilne tekočine. Uporabite imbus št. H6. Uporabite izvijač z zatikalom.
Korak 136

Obdelajte pritrdilne vijake. Uporabite tesnilo.
Korak 137

Namestite jermenico ročične gredi glede na oznake obratov.
Korak 138

Pričvrstite pritrditev jermenice ročične gredi. Uporabite imbus št. H6. Uporabite navorni ključ. Zategnite ga do navora 10 Nm.+90°

AUTODOC priporoča:
Pomembno! Prepričajte se, da boste uporabili nove pritrdilne elemente.
Korak 139

Obdelajte pritrdilne vijake. Uporabite tesnilo.
Korak 140

Namestite napenjalno jermenico rebrastega jermena.
Korak 141

Pričvrstite pritrditev napenjalne jermenice rebrastega jermena. Uporabite nasadni ključ №13. Uporabite navorni ključ. Zategnite ga do navora 23 Nm.
Korak 142

Odmaknite napenjalni valj rebrastega jermena. Uporabite kombinirani ključ №17.
Korak 143

Namestite rebrasti jermen.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Nasvet:
Prepričajte se, da se rebrasti jermen tesno prilega na vse valje.
Korak 144

Vrnite napenjalni valj v začetni položaj. Uporabite kombinirani ključ №17.
Korak 145

Podprite motor v območju oljnega korita. Uporabite dvigalo.
Korak 146

Namestite nosilec skupaj s hladilnikom motorja.

AUTODOC priporoča:
Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Ne uporabljajte prekomerne sile med vgradnjo. To lahko poškoduje pritrdilne elemente.
Korak 147

Privijte pritrdilne elemente nosilca hladilnika motorja. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 148

Namestite kondenzator.
Korak 149

Pričvrstite pritrdilne elemente kondenzatorja. Uporabite vijačni nastavek T27. Uporabite navorni ključ. Zategnite ga do navora 13 Nm.
Korak 150

Odstranite podporo izpod motorja.
Korak 151

Pritrdite spodnjo cev hladilnega sredstva.
Korak 152

Pritrdite sponko spodnje cevi hladilne tekočine.

Korak 153

Namestite cevke napeljave za hlajenje tekočine avtomatskega menjalnika.

Korak 154

Pritrdite sponke cevk napeljave za hlajenje tekočine avtomatskega menjalnika.

Korak 155

Pripravite posodo za tekočine.
Korak 156

Odstranite pokrovčke cevk napeljave za hlajenje tekočine avtomatskega menjalnika.
Korak 157

Pritrdite cevi hidravličnega servo volana.
Korak 158

Privijte pritrdilne elemente cevi hidravličnega servo volana. Uporabite vijačni nastavek T20. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 159

Odstranite krpo iz mikrovlaken iz usmerjevalnikov zraka hladilnika polnilnega zraka.
Korak 160

Namestite cev za dovod zraka in jo pričvrstite.
Korak 161

Pritrdite vpenjalni kos na cev za dovod zraka. Uporabite nasadni ključ №7. Uporabite izvijač z zatikalom.
Korak 162

Očistite cevke napeljave za hlajenje tekočine avtomatskega menjalnika. Uporabite večnamenski čistilni sprej.
Korak 163

Pritrdite cev napeljave za hlajenje tekočine avtomatskega menjalnika.
Korak 164

Pričvrstite pritrdilni element cevi napeljave za hlajenje tekočine avtomatskega menjalnika. Uporabite kombinirani ključ №19. Uporabite kombinirani ključ №22. Uporabite navorni ključ. Opazujte priporočeni zatezni navor.
Korak 165

Odstranite krpo iz mikrovlaken iz usmerjevalnikov zraka hladilnika polnilnega zraka.
Korak 166

Namestite cev za dovod zraka in jo pričvrstite.
Korak 167

Pritrdite vpenjalni kos na cev za dovod zraka. Uporabite nasadni ključ №7. Uporabite izvijač z zatikalom.
Korak 168

Priključite konektor ventilatorjev za hlajenje motorja.
Korak 169

Pritrdite vpenjalni kos na cev za dovod zraka. Uporabite nasadni ključ №7. Uporabite izvijač z zatikalom.
Korak 170

Namestite kabel z zapahom pokrova motorja.
Korak 171

Namestite nosilec kabelskega snopa.
Korak 172

Pritrdite zgornjo cev hladilne tekočine.
Korak 173

Pritrdite sponko zgornje cevi hladilne tekočine.
Korak 174

Priključite konektor ventilatorjev za hlajenje motorja.
Korak 175

Namestite usmerjevalnike zraka hladilnika motorja.

Korak 176

Privijte pritrdilne elemente usmerjevalnikov zraka hladilnika motorja. Uporabite vijačni nastavek T20. Uporabite izvijač z zatikalom.
Korak 177

Namestite tesnilno obrobo pokrova motorja.
Korak 178

Namestite podporno palico odbijača.
Korak 179

Privijte pritrdilne elemente nosilca odbijača. Uporabite nasadni ključ №13. Uporabite izvijač z zatikalom.
Korak 180

Dvignite avtomobil z dvigalom ali ga namestite nad kanal za pregled.

Korak 181

Podprite nosilec odbijača. Uporabite dvigalko s hidravličnim prenosom.
Korak 182

Privijte pritrdilni element podporne palice odbijača. Uporabite nasadni ključ №13. Uporabite navorni ključ. Opazujte priporočeni zatezni navor.
Korak 183

Odstranite opornik izpod nosilca odbijača.

AUTODOC priporoča:
Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Gladko znižajte dvigalo menjalnika, brez sunkov, da preprečite poškodbe komponent in mehanizmov.
Korak 184

Priključite konektor hupe.

Korak 185

Pritrdite prezračevalno cev.

Korak 186

Priključite konektor hupe.

Korak 187

Namestite prezračevalno cev.
Korak 188

Priključite konektor temperaturnega senzorja hladilne tekočine.
Korak 189

Pritrdite napeljavo temperaturnega senzorja hladilne tekočine.
Korak 190

Priključite priključke za žarnice žarometa.
Korak 191

Namestite žaromet.
Korak 192

Privjte pritrdilne elemente žarometa. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 193

Priključite priključke za žarnice žarometa.
Korak 194

Namestite žaromet.
Korak 195

Privjte pritrdilne elemente žarometa. Uporabite vijačni nastavek T27. Uporabite izvijač z zatikalom.
Korak 196

Pričvrstite pritrdilne elemente žarometa. Uporabite vijačni nastavek T27. Uporabite navorni ključ. Opazujte priporočeni zatezni navor.
Korak 197

Namestite sprednji zgornji pokrov zobatega jermena.
Korak 198

Privijte pritrdilne elemente sprednjega zgornjega pokrova zobatega jermena. Uporabite ploščat izvijač.
Korak 199

Namestite kanal za dovod zraka.
Korak 200

Privijte pritrdilne elemente kanala za dovod zraka. Uporabite Phillips križni izvijač.
Korak 201

Namestite prekrivni trak za pleskanje na blatnik avtomobila, da zaščitite barvo pred poškodbami med odstranjevanjem odbijača.
Korak 202

Pritrdite konektorje žarometov za meglo.
Korak 203

Pritrdite cev čistilne naprave žarometa.
Korak 204

Namestite odbijač na sedlo za namestitev. Prepričajte se, da slišite klik, ki kaže na to, da je pravilno nameščena.
Korak 205

Privijte zgornje pritrdilne elemente odbijača. Uporabite vijačni nastavek T27. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Nasvet:
Držite odbijač pri privjanju zgornjih pritrdilnih elementov, da preprečite poškodbe komponent.
Korak 206

Pritrdite stranske sponke odbijača na svoje mesto. Prepričajte se, da slišite klik, ki kaže na to, da je pravilno nameščena.
Korak 207

Odstranite prekrivni trak za pleskanje.
Korak 208

Privijte pritrdilne elemente, ki povezujejo odbijač z blatniki. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 209

Privijte pritrdilni element distančnika pod podporno palico odbijača. Uporabite vijačni nastavek T25. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 210

Namestite pokrove blatnikov na sedlo za nameščanje.
Korak 211

Namestite in zategnite pritrdilne elemente pokrova blatnika. Uporabite vijačni nastavek T25. Uporabite izvijač z zatikalom.
Korak 212

Namestite kolo.

AUTODOC priporoča:
Pomembno! Držite kolo med privijanjem pritrdilnih vijakov. Audi A4 B7
Korak 213

Privijte vijake kolesa. Uporabite kolesni nasadni nastavek št. 17
Korak 214

Spustite avtomobil.
Korak 215

Zablokirajte kolesa s pomočjo klinov.

Korak 216

Privijte okrogle vijake z uporabo križnega vzorca. Uporabite kolesni nasadni nastavek št. 17 Uporabite navorni ključ. Zategnite ga do navora 120 Nm.
Korak 217

Odstranite dvigalke in kline.

Korak 218

Odstranite pokrov rezervoarja hladilnega sredstva.
Korak 219

Vnesite lijak.
Korak 220

Nalijte hladilno sredstvo v rezervoar hladilnega sredstva.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Strokovnjaki priporočajo:
Uporabite le tisto hladilno sredstvo, ki ga priporoča proizvajalec.Nivo hladilnega sredstva mora biti na oznaki maks.Počakajte, da zrak zapusti sistem.
Korak 221

Odvijte vijak za odzračevanje hladilnega sistema. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom. Počakajte, da zrak zapusti sistem.
Korak 222

Odvijte pokrov rezervoarja hidravličnega servo volana. Odstranite pokrov rezervoarja hidravličnega servo volana.
Korak 223

Napolnite rezervoar hidravličnega servo volana s tekočino.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC nasvet:
Uporabite tekočino hidravličnega servo volana, ki jo priporoča avtomobilski proizvajalec.Nivo tekočine hidravličnega servo volana mora biti na oznaki »maksimalno« na rezervoarju.
Korak 224

Pritrdite terminale na akumulator.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC priporoča:
Bodite previdni! Ne zamešajte pozitivnih in negativnih terminalov avtomobilskega akumulatorja.
Korak 225

Privijte pritrdilne elemente terminalov akumulatorja. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 226

Pustite da motor nekaj minut deluje. To je potrebno storiti zato, da odstranite odvečen zrak iz hladilnega sistema in da preverite, ali komponente delujejo pravilno.
Korak 227

Ugasnite motor.

Korak 228

Preverite nivo hladilnega sredstva. Če je potrebno, dolijte do zahtevanega nivoja.

Pozor!
Nivo hladilnega sredstva mora biti na oznaki maks.
Korak 229

Privijte vijak za odzračevanje hladilnega sistema. Uporabite nasadni ključ №10. Uporabite izvijač z zatikalom.
Korak 230

Namestite pokrov rezervoarja hidravličnega servo volana.
Korak 231

Privijte pokrov rezervoarja hidravličnega servo volana.

Korak 232

Namestite pokrov rezervoarja hladilnega sredstva.

Korak 233

Privijte pokrov rezervoarja hladilnega sredstva.
Korak 234

Namestite pokrov motorja in ga pričvrstite.

AUTODOC priporoča:
Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. Ne uporabljajte prekomerne sile med vgradnjo. To lahko poškoduje del.Prepričajte se, da je pokrov motorja pravilno nameščen. Ne sme se odmikati glede na vodilne pritrdilne elemente.
Korak 235

Odstranite zaščitni pokrov blatnika.

Korak 236

Zaprite pokrov.

Menjava: vodna črpalka & kit zobatega jermena – Audi A4 B7. AUTODOC strokovnjaki priporočajo:
Prepričajte se, da ste zabeležili kilometrino, pri kateri ste zamenjali zobati jermen in komplet vodne črpalke.

Je bil ta priročnik v pomoč?

Prosimo, ocenite ta priročnik na lestvici od 1 do 5. Če imate kakšno vprašanje, nas vprašajte.

Potrebujete nove pnevmatike?

Ugotovite, katere velikosti pnevmatik in platišč so združljive z modelom AUDI A4 B7 Sedan (8EC)

Brskanje po pnevmatikah

Kako zamenjati avtodel mikro jermen na avtu Audi A4 B7 – vodnik menjave

Prenesite brezplačno
1.75 MB
Kako zamenjati avtodel vžigalne svečke na avtu Audi A4 B7 – vodnik menjave

Prenesite brezplačno
1.27 MB
Kako zamenjati avtodel termostat na avtu AUDI A4 Sedan (8EC, B7) – vodnik menjave

Prenesite brezplačno
1.2 MB
Kako zamenjati avtodel merilec pretoka zraka na avtu AUDI A4 Sedan (8EC, B7) – vodnik menjave

Prenesite brezplačno
972.8 KB
Kako zamenjati avtodel vžigalna tuljava na avtu AUDI A4 Sedan (8EC, B7) – vodnik menjave

Prenesite brezplačno
1 MB
Kako zamenjati avtodel lamda sonda na avtu AUDI A4 Sedan (8EC, B7) – vodnik menjave

Prenesite brezplačno
983.04 KB

Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu AUDI A4 B7 Avant (8ED) – vodnik menjave

Prenesite brezplačno
10.06 MB
Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu AUDI A4 B6/B7 Cabrio (8H7, 8HE) – vodnik menjave

Prenesite brezplačno
10.06 MB
Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu AUDI A6 C6 Sedan (4F2) – vodnik menjave

Prenesite brezplačno
10.06 MB
Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu AUDI A3 Sportback (8PA) – vodnik menjave

Prenesite brezplačno
10.06 MB
Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu AUDI A1 Hatchback (8X1, 8XK) – vodnik menjave

Prenesite brezplačno
10.06 MB
Kako zamenjati avtodel vodna črpalka & kit zobatega jermena na avtu AUDI A3 Hatchback (8P1) – vodnik menjave

Prenesite brezplačno
10.06 MB

Odklenite funkcijo pomočnika za vzdrževanje avtomobila!

Spremljajte stroške, upravljajte zapisnike, načrtujte zamenjave in še več.

Samostojno popravilo alternatorja | AUTODOC nasveti

2K ogledov

Objavljeno: 30/11/2022
5 glavnih razlogov, zakaj tvoj avto cvili | AUTODOC nasveti

860 ogledov

Objavljeno: 26/10/2023
Kako odstraniti rjo | AUTODOC nasveti

8K ogledov

Objavljeno: 16/09/2021
4 razlogi, zakaj je prižgana tvoja lučka za motor | AUTODOC nasveti

13K ogledov

Objavljeno: 24/03/2022
